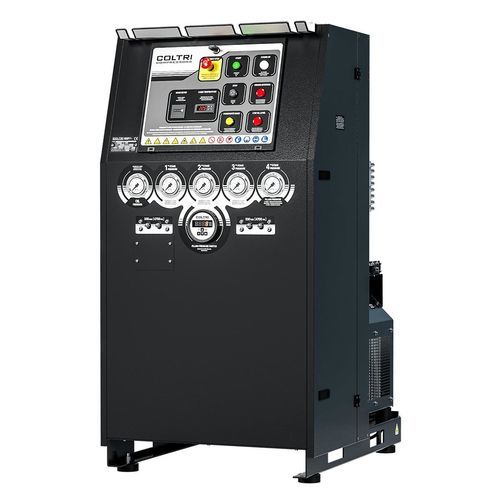

Compresor de buceo Open

de aire respirablede pistónde engranaje

Resumen
Open es un compresor de alta presión con bastidor abierto, diseñado para la producción de aire respirable y el llenado de cilindros en entornos industriales y submarinos. Adecuado para caudales elevados y funcionamiento continuo con acceso de mantenimiento facilitado.

Grupo de bombeo

• Grupo de bombeo de 4 etapas, monobloque de aluminio
• Lubricación forzada con bomba de engranajes de baja presión
• Filtro de aspiración: 10 µm
• Tubos, accesorios y tuercas en AISI 316
• Separadores de condensado intermedios tras 2.ª y 3.ª etapa
• Presostato de presión mínima de aceite y válvulas de seguridad tras cada etapa
• Cilindros de fundición especiales con lapeado de baja rugosidad; 3.ª etapa en acero templado con 6 anillos de fundición
• Bielas de aluminio forjado; cigüeñal en acero forjado; rodamientos de rodillos de servicio intensivo
• Válvulas de alto caudal en etapas 1–3; almohadillas de empuje en 2.ª y 3.ª etapas
• Sistema de filtrado Hyperfilter integrado

Motor eléctrico
Motor trifásico disponible de 7,5 a 15 kW. Transmisión por correa al grupo de bombeo.

Sistema de depuración Hyperfilter

• Sistema de depuración para aire respirable con dos cartuchos en serie: primero tamiz molecular para humedad; segundo tamiz molecular + carbón activo para vapores de aceite y contaminantes
• Capacidad de filtrado: 3.050 m³ con aire de entrada a 20°C y 200 bar
• Separador entre 2.ª y 3.ª etapa para extracción de humedad

Armario eléctrico

• Interruptor ON/OFF con protección del motor
• Presostato electrónico digital para parada automática a presión final
• Drenaje de separadores interetapas y del separador final durante el funcionamiento
• Temporizador para evacuación automática de condensados e integración de arranque en vacío
• Depósito de condensados 5 L con silenciador (aprox. 3 L útiles)
• Manómetros interetapas para diagnóstico

Bastidor
Bastidor abierto con desarrollo vertical para facilitar el mantenimiento. Nivel y vaciado de aceite accesibles desde el exterior. Consola de control con manómetros interetapas, manómetro de aceite, indicador de temperatura interna, alarmas de secuencia de fases y falta de aceite, controles de parada y purga manual de condensados. Acero con recubrimiento en polvo negro RAL 9005.

Equipamiento de serie

• 4 conexiones para cilindros a elección: DIN 232, DIN 300 o INT/YOKE 232 bar
• 4 latigos de 1,2 m
• Válvula de mantenimiento de presión y manómetros interetapas
• Doble sistema Hyperfilter certificado PED
• Purgado automático de condensados con sistema de transporte al depósito
• Control automático del sentido de giro; presostato electrónico y parada por nivel de aceite
• Bomba de aceite; color bastidor: Negro RAL 9005

Accesorios compatibles (selección)

• Paneles remotos de carga (presión simple/doble)
• Paneles remotos de rellenado con llaves palanca
• Analizador CO SafeGuard; ColTrimix
• Conexiones y adaptadores para botellas (DRV DIN 232 / DIN 300 / INT/YOKE 232 bar)
• Sistemas Presec y de análisis multigas (CO + CO2 + H2O); enfriador Tornado; mangueras de llenado

Características / especificaciones técnicas

• Modelo: Open
• Tipo: compresor de alta presión 4 etapas, bastidor abierto vertical
• Motor: trifásico 7,5–15 kW
• Sistema de filtrado: Hyperfilter doble cartucho (tamiz molecular + tamiz/carbon activo), 3.050 m³ @ 20°C, 200 bar
• Materiales: AISI 316 para tubos/accesorios/tuercas; cilindros de fundición especial; bielas aluminio forjado; cigüeñal acero forjado
• Filtración/aspiración: filtro 10 µm; separadores intermedios tras 2.ª y 3.ª etapa
• Seguridad y controles: válvulas de seguridad tras cada etapa; presostato de aceite; presostato electrónico; manómetros interetapas
• Gestión de condensados: drenaje automático; depósito 5 L; sistema de transporte al canister
• Conexiones: 4 conexiones seleccionables; 4 latigos 1,2 m
• Uso previsto: producción de aire respirable y llenado de botellas para buceo y aplicaciones industriales
