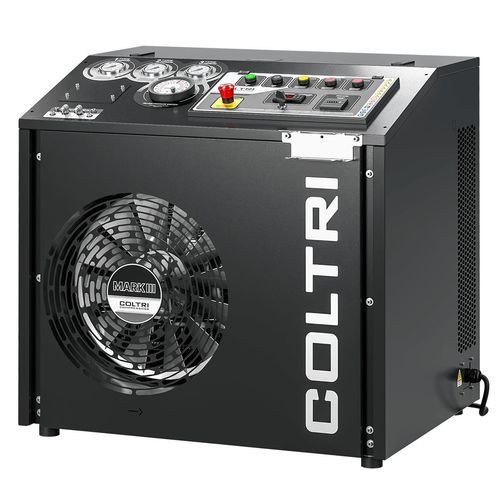

Compresor de buceo Mark III Silent

de aire respirableeléctricoestacionario

Visión general
El Mark III Silent es un compresor para aire respirable de la Efficient Line de Coltri. Integra un grupo de bombeo de alta presión de 3 etapas, el sistema de purificación Maxifilter y un chasis cabina silenciado diseñado para facilitar el mantenimiento y reducir el ruido en aplicaciones de buceo, industriales y de emergencia.

Grupo de bombeo - componentes clave

• Grupo de bombeo de alta presión de 3 etapas
• Monobloque de aluminio
• Cuello de cisne de acero forjado
• Lubricación por salpicadura
• Bielas de aluminio forjado
• Rodamientos de rodillos de bancada
• Cojinetes de rodillos de biela
• Cilindros 1ª y 2ª etapa en aluminio con revestimiento duro Nicasil
• Cilindros guía de patín 2ª y 3ª etapa en aluminio con Nicasil
• Cilindro 3ª etapa en acero especial tratado
• Válvulas de admisión y escape en acero inoxidable
• Tubos de refrigeración interetapas en acero inoxidable
• Separadores después de 2ª y 3ª etapa
• Válvulas de seguridad tras cada etapa
• Sensor de nivel de aceite

Motor eléctrico
Disponible en monofásico o trifásico, potencias entre 4 y 5,5 kW. El motor transmite el movimiento al grupo de bombeo por correa; la placa portamotor basculante mantiene la tensión de correa.

Sistema de purificación - Maxifilter
El Maxifilter combina cartuchos de tamiz molecular y carbón activo para eliminar humedad, vapores de aceite y contaminantes cuando se usan cartuchos originales. Se sitúa después de los separadores de 2ª y 3ª etapa y antes de la válvula de mantenimiento de presión, creando una barrera contra la humedad. Capacidad: 890 m³ (aire de entrada a 20°C y 200 bar).

Armario eléctrico - características

• Interruptor ON/OFF con protección motor
• Presostato electromecánico de parada al alcanzar presión final
• Drenaje de todos los separadores entre etapas y del separador final en funcionamiento
• Temporizador para dispositivo automático de evacuación de condensados
• Puesta en marcha sin carga integrada (descarga automática en cada parada)
• Depósito de recogida de condensados: 5 L con silencioso (capacidad operativa ≈ 3 L)
• Manómetros interetapas que muestran la presión de funcionamiento de cada etapa (para verificación de estanqueidad y diagnóstico)

Chasis y mantenimiento
Chasis con cabina silenciada diseñado para facilitar el mantenimiento. Indicación externa del nivel de aceite y puntos de vaciado. Consola de control con manómetros interetapas, indicador de temperatura interna, alarma de presencia y de secuencia de fases incorrecta, alarma de falta de aceite, y controles de arranque/parada y purga manual de condensados.

Equipamiento de serie

• 2 conexiones de botellas (elección: DIN 232, DIN 300 o INT/YOKE 232 bar)
• 2 mangueras de llenado de 1,2 m
• Válvula de mantenimiento de presión
• Manómetros de control interetapas
• Sistema de filtrado Maxifilter (cartuchos originales recomendados)
• Control de temperatura interior de la cabina con desconexión automática
• Control automático del sentido de giro
• Presostato con desconexión automática
• Control de nivel de aceite con desconexión automática
• Purgado automático de condensados con sistema de transporte al depósito
• Color del chasis: Negro RAL 9005

Notas de aplicación y rendimiento
Diseñado para producir aire respirable conforme a las normas aplicables cuando se utilizan cartuchos filtrantes originales y la configuración es la adecuada. La estructura (bomba 3 etapas, separadores, Maxifilter y dispositivos de seguridad) favorece alta calidad de aire, continuidad operativa y mantenimiento simplificado.

Especificaciones técnicas

• Modelo: Mark III Silent
• Marca: Coltri
• Grupo de bombeo: 3 etapas alta presión (monobloque aluminio; cilindros 1ª/2ª etapa en aluminio con revestimiento Nicasil; 3ª etapa en acero especial tratado)
• Motor: monofásico o trifásico, 4 ÷ 5,5 kW
• Purificación: Maxifilter (tamis molecular + carbón activo)
• Capacidad Maxifilter: 890 m³ (aire entrada 20°C, 200 bar)
• Depósito recogida condensados: 5 L (≈ 3 L útil) con silencioso
• Conexiones estándar: DIN 232, DIN 300, INT/YOKE 232 bar
• Incluye mangueras: 2 × 1,2 m
• Seguridad: válvulas de seguridad tras cada etapa; manómetros interetapas; sensor nivel aceite y paradas automáticas
• Chasis: cabina silenciada; placa portamotor inclinable; color Negro RAL 9005
