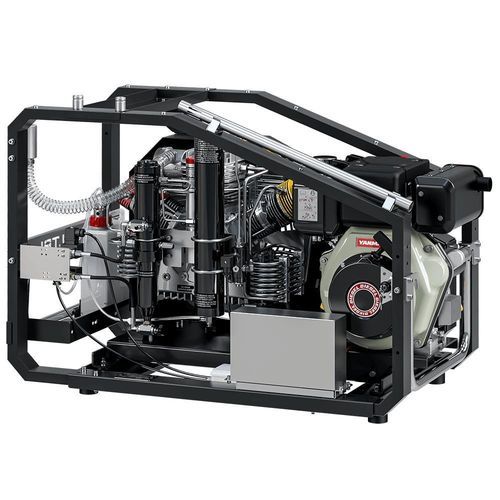

Compresor de buceo Ergo Diesel

de aire respirablede pistónsumergido

Resumen Ergo Diesel forma parte de la gama Efficient Line de Coltri: compresor portátil diésel de alta presión diseñado para producir aire respirable en aplicaciones de buceo, industriales y de emergencia. Integra un grupo de bombeo de 3 etapas en monobloque de aluminio y el sistema de purificación Maxifilter en un bastidor abierto de fácil mantenimiento.

Características clave

• Grupo de bombeo de alta presión 3 etapas, monobloque de aluminio
• Lubricación por nebulización con eje sumergido en aceite
• Filtro de aspiración: 10 µm
• Tuberías, accesorios y tuercas en acero inoxidable AISI 316
• Separador de condensados intermedio tras la segunda etapa y separadores finales de alta presión
• Válvulas de seguridad tras cada etapa de compresión
• Cilindros de aluminio inyectado con recubrimiento Nicasil para alta disipación térmica
• Bielas de aluminio forjado y cigüeñal de acero forjado
• Válvulas inoxidables en 2.ª y 3.ª etapa; rodamientos de rodillos resistentes
• Tercera etapa en acero endurecido con 5 segmentos de fundición especial y patines de empuje en 2ª/3ª etapa
• Sistema de purificación Maxifilter para aire respirable

Motor / Transmisión

• Transmisión accionada por motor diésel mediante correa al grupo de bombeo
• Motor diésel Yanmar 6,8 kW disponible como opción
• Placa porta-motor basculante que garantiza tensión constante de la correa

Sistema de purificación — Maxifilter El Maxifilter emplea cartuchos combinados de tamiz molecular y carbón activo para eliminar humedad, vapores de aceite y contaminantes. Con cartuchos originales, facilita el cumplimiento de normas de calidad del aire respirable (p. ej. DIN EN 12021). Capacidad del filtro (entrada 20°C @ 200 bar): 890 m³.

Bastidor y construcción

• Bastidor abierto en acero para facilitar mantenimiento y transporte
• Carcasa protectora termoformada que canaliza aire de refrigeración sobre cilindros y tuberías entre etapas
• Acabado: pintura en polvo resistente a arañazos, Negro RAL 9005

Equipo estándar

• Dos conexiones de botella (seleccionables: DRV DIN 232 con manómetro, DRV DIN 300 con manómetro o DRV INT/YOKE 232 bar)
• Dos mangueras de llenado de 1,2 m incluidas
• Válvula de mantenimiento de presión
• Sistema de filtrado Maxifilter
• Control de nivel de aceite con parada automática
• Color del bastidor: Negro RAL 9005

Especificaciones técnicas

• Modelo: Ergo Diesel
• Gama: Efficient Line
• Grupo de bombeo: alta presión, 3 etapas, monobloque aluminio
• Filtro de aspiración: 10 µm
• Purificación: Maxifilter (tamiz molecular + carbón activo), capacidad 890 m³ (20°C @ 200 bar)
• Motor (opcional): Yanmar diesel 6,8 kW
• Materiales: tuberías/accesorios/tuercas AISI 316; cilindros aluminio con Nicasil; bielas forjadas; cigüeñal acero forjado; válvulas inox 2ª/3ª etapa
• Rodamientos: rodamientos a rodillos de alta resistencia
• 3ª etapa: acero endurecido con 5 segmentos de fundición especial
• Seguridad: válvulas de seguridad tras cada etapa; válvula de mantenimiento de presión
• Equipo de llenado: dos conexiones seleccionables; 2 mangueras de 1,2 m incluidas
• Acabado bastidor: acero pintado en polvo RAL 9005 negro
