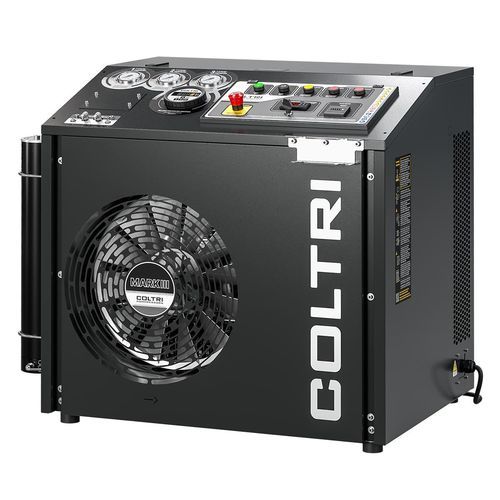

Compresor para buceo profesional Mark III Silent TPS

de 3 etapasde aire respirablede engranaje

Descripción general
Mark III Silent TPS es un compresor de alta presión de la Línea Prime destinado a la producción de aire respirable. Dispone de chasis cabinado silenciado, grupo de bombeo de 3 etapas y sistema de purificación Hyperfilter para obtención de aire conforme a normativa y con mantenimiento sencillo.

Grupo de bombeo - Características principales

• Monobloque de aluminio
• Lubricación forzada con bomba de engranajes de baja presión
• Filtro de aspiración: 10 µm
• Tubos, accesorios y tuercas en acero inoxidable AISI 316
• Separador intermedio de condensados tras la segunda etapa
• Separadores finales de condensados de alta presión y doble efecto
• Válvulas de seguridad tras cada etapa
• Cilindros de aluminio inyectado con camisa nicasil
• Bielas de aluminio forjado
• Eje motor en acero forjado
• Válvulas 2ª y 3ª etapa en acero inoxidable
• Rodamientos de rodillos de alta resistencia
• Tercera etapa en acero endurecido con 5 segmentos de fundición especial
• Almohadillas de empuje en 2ª y 3ª etapa para eliminar fuerzas laterales
• Sistema de filtrado Hyperfilter

Motor eléctrico

• Motor monofásico o trifásico disponible, 5,5 a 7,5 kW

Sistema de purificación Hyperfilter

• Colocado tras el último separador y antes de la válvula de mantenimiento de presión
• Dos cartuchos en serie: cartucho 1 = tamiz molecular (eliminación de humedad); cartucho 2 = tamiz molecular + carbón activado (eliminación de vapores de aceite)
• Separador entre 2ª y 3ª etapa para maximizar la extracción de humedad
• Capacidad de filtrado (aire a 20°C y 200 bar): 3.050 m³
• Permite tratamiento del aire respirable según DIN EN 12021 con cartuchos originales

Armario eléctrico

• Interruptor ON/OFF con protección de motor
• Presostato electromecánico para parada a la presión final
• Drenaje de todos los separadores entre etapas y del separador final durante funcionamiento
• Temporizador para purga automática de condensados
• Puesta en marcha sin carga integrada (descarga automática en cada paro)
• Depósito colector de condensados 5 L con silenciador (capacidad útil aprox. 3 L)
• Manómetros interetapas para control y diagnóstico

Chasis / Estructura

• Chasis cabinado silenciado diseñado para facilitar el mantenimiento
• Placa porta-motor basculante para mantener la tensión de la correa
• Indicadores externos de nivel y vaciado de aceite
• Consola con manómetros interetapas e indicador de temperatura interna
• Alarmas y protecciones: secuencia de fases, falta de aceite, parada de funcionamiento, purga manual de condensados
• Acero con recubrimiento en polvo resistente a arañazos, color Negro RAL 9005

Equipamiento de serie

• 2 conexiones de cilindro (elección entre DIN 232, DIN 300 o INT/YOKE 232 bar)
• 2 mangueras de llenado de 1,2 m
• Válvula de mantenimiento de presión
• Manómetros interetapas
• Doble sistema Hyperfilter certificado PED
• Desconexión automática por temperatura interna
• Purgado automático de condensados
• Control automático de sentido de giro
• Presostato electrónico con parada automática
• Control nivel aceite con parada automática
• Bomba de aceite con filtro y manómetro
• Purgado automático de condensados con transporte al depósito
• Color chasis: Negro RAL 9005

Accesorios compatibles (selección)

• Cartuchos y unidades Hyperfilter (configuración doble)
• C-monitor
• Paneles remotos de carga (presión simple y doble)
• Paneles de recarga con grifos de palanca
• CO SafeGuard – Analizador de monóxido de carbono
• Sistema de análisis multigás CO + CO2 + H2O
• Mangueras y adaptadores para conexiones de cilindro

Sistema de purificación - Hyperfilter (resumen)

• Purificación de alta capacidad para producción de aire respirable
• Dos cartuchos en serie (tamiz molecular para humedad; tamiz molecular + carbón activo para vapores de aceite)
• Diseñado para altos volúmenes y máxima fiabilidad

Características / especificaciones técnicas

• Modelo: Mark III Silent TPS
• Marca: Coltri Compressors
• Grupo de bombeo: 3 etapas, monobloque aluminio
• Filtrado: Hyperfilter doble cartucho; capacidad 3.050 m³ (20°C, 200 bar)
• Filtro de aspiración: 10 µm
• Materiales: tuberías y accesorios AISI 316; válvulas inox 2ª y 3ª etapa
• Motor: monofásico o trifásico 5,5–7,5 kW
• Sistemas de seguridad: válvulas de seguridad tras cada etapa, presostatos, control de nivel de aceite
• Gestión condensados: separadores intermedios y finales, depósito colector 5 L, purga automática
• Conexiones de salida: DIN 232 / DIN 300 / INT-YOKE 232 bar
• Longitud mangueras de llenado: 1,2 m (x2)
• Color chasis: Negro RAL 9005
