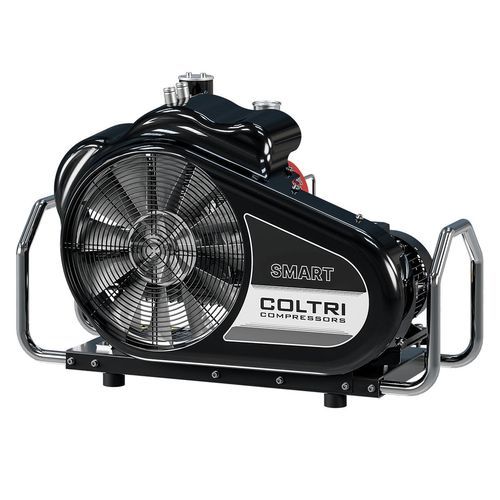

Compresor de buceo Smart

de aire respirablede pistónsumergido

Visión general
El compresor Coltri Smart (Línea Efficient) es una unidad de alta presión, chasis silenciado y diseño compacto, desarrollada para la producción de aire respirable. Diseñado para fiabilidad, mantenimiento sencillo e integración modular de accesorios, combina un grupo de bombeo de 3 etapas con el sistema de purificación Maxifilter para cumplir estándares de aire respirable (p. ej. DIN EN 12021) con cartuchos originales.

Grupo de bombeo principal - bomba de alta presión de 3 etapas

• Monobloque de aluminio
• Lubricación por nebulización con espiga sumergida en aceite
• Filtro de aspiración: 10 µm
• Tubos, accesorios y tuercas en acero inoxidable AISI 316
• Separador intermedio de condensados después de la segunda etapa
• Separadores de condensado final de alta presión
• Válvulas de seguridad tras cada etapa de compresión
• Cilindros de aluminio fundido con camisa Nicasil para alta disipación térmica
• Bielas de aluminio forjado
• Cigüeñal en acero forjado
• Válvulas de 2ª y 3ª etapa en acero inoxidable
• Rodamientos de rodillos de gran resistencia
• Tercera etapa en acero endurecido con 5 segmentos especiales de fundición
• 2ª y 3ª etapa con patines de empuje para eliminar fuerzas laterales sobre los pistones
• Sistema de filtrado: Maxifilter

Motor eléctrico
Disponible en versión monofásica o trifásica, potencia 3–5,5 kW. El motor transmite el movimiento al grupo de bombeo mediante correa. La selección del motor se ajusta a las condiciones de alimentación y uso del emplazamiento.

Sistema de purificación - Maxifilter
Maxifilter combina tamiz molecular y cartucho de carbón activado para eliminar humedad, vapores de aceite y contaminantes. Instalado tras los separadores de 2ª y 3ª etapa y antes de la válvula de mantenimiento de presión, actúa como barrera contra la humedad. Capacidad de filtrado: 890 m³ (aire de entrada a 20°C y 200 bar) con cartuchos originales.

Chasis
Chasis cabinado y silenciado en acero con recubrimiento en polvo resistente a arañazos (Negro RAL 9005). Diseño compacto con asas integradas para transporte y acceso a mantenimiento. Puntos de montaje modulares para opciones como C-monitor o paneles de recarga remota.

Detalles relevantes
Diseño compacto que facilita transporte y mantenimiento; conexiones fluidas en acero inoxidable y cilindros de alta disipación térmica para intervalos de servicio prolongados; compatibilidad modular de accesorios para configuraciones específicas del sitio.

Equipo de serie

• 2 conexiones de botella (a elegir: DIN 232, DIN 300 o INT/YOKE 232 bar)
• 2 mangueras de llenado de 1,2 m
• Válvula de mantenimiento de presión
• Sistema de filtrado Maxifilter (con cartuchos originales)
• Asas de transporte
• Color del chasis: Negro RAL 9005

Accesorios compatibles (selección)

• C-monitor
• Panel de carga remota presión simple
• Panel de carga remota doble presión
• ColTrimix
• Conexiones de botella DRV DIN 232 / DRV DIN 300 / DRV INT/YOKE 232 bar
• Adaptador de conexión DIN ↔ INT/YOKE
• Mangueras de relleno: 1,5 m, 2 m, 3 m (7/16")

Características / especificaciones técnicas

• Denominación comercial: Smart
• Gama / Línea: Efficient Line (compresores para aire respirable)
• Grupo de bombeo: 3 etapas, monobloque aluminio
• Materiales: tubos/accesorios/tuercas AISI 316; cilindros de aluminio fundido con recubrimiento Nicasil; bielas en aluminio forjado; cigüeñal en acero forjado; válvulas 2ª/3ª en acero inoxidable
• Lubricación: nebulización con espiga sumergida en aceite
• Filtrado: filtro de aspiración 10 µm; sistema Maxifilter (tamiz molecular + carbón activado)
• Capacidad Maxifilter: 890 m³ (aire entrada 20°C, 200 bar)
• Rodamientos: rodillos resistentes; 3ª etapa en acero endurecido con 5 segmentos en fundición especial
• Seguridad: válvulas de seguridad tras cada etapa; separadores de condensado intermedios y finales
• Opciones motor: monofásico o trifásico, 3–5,5 kW
• Conexiones estándar: DIN 232 / DIN 300 / INT YOKE 232 bar
• Equipamiento incluido: 2 mangueras 1,2 m, válvula mantenimiento presión, asas
• Acabado chasis: pintura polvo Negro RAL 9005
