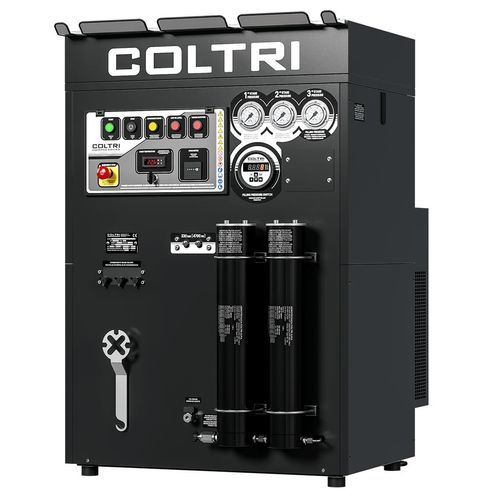

Compresor de buceo Super Silent TPS

de aire respirablede pistónde engranaje

Visión general
El Super Silent TPS es un compresor de alta presión de la línea Prime con cabina silenciada, diseñado para la producción de aire respirable con tratamiento fiable y mantenimiento simplificado. Integra una unidad de bombeo de 3 etapas y el sistema de purificación Hyperfilter para suministro de aire respirable con cartuchos originales.

Grupo de bombeo

• Grupo de bombeo de alta presión a 3 etapas
• Monobloque en aluminio
• Lubricación forzada con bomba de engranajes de baja presión
• Filtro de aspiración: 10 µm
• Tubos, accesorios y tuercas en acero inoxidable AISI 316
• Separador intermedio de condensados después de la segunda etapa
• Separadores finales de condensados de alta presión y doble efecto
• Válvulas de seguridad después de cada etapa
• Cilindros de aluminio inyectado con camisa de nicasil
• Bielas en aluminio forjado
• Eje de cigüeñal en acero forjado
• Válvulas de segunda y tercera etapa en acero inoxidable
• Rodamientos de rodillos de alta resistencia
• Tercera etapa en acero templado con 5 segmentos de fundición especial
• Almohadillas de empuje en 2ª y 3ª etapa para eliminar fuerzas laterales sobre los pistones
• Sistema de filtrado Hyperfilter

Motor eléctrico
Motor eléctrico monofásico o trifásico disponible en este modelo en la gama 5,5–7,5 kW; transmite el movimiento a la unidad de bombeo mediante correa y placa portamotor basculante para mantener la tensión constante.

Sistema de depuración Hyperfilter
El Hyperfilter es un sistema de purificación de alta capacidad con dos cartuchos en serie: primero un tamiz molecular para la extracción de humedad, segundo un tamiz molecular combinado con carbón activado para eliminar vapores de aceite y contaminantes. El separador interetapas maximiza la extracción de humedad. Capacidad de filtrado (aire de entrada a 20 °C y 200 bar): 3.050 m³.

Armario eléctrico

• Interruptor ON/OFF con protección motor
• Presostato electromecánico que detiene el compresor a la presión final
• Drenaje de todos los separadores entre etapas y del separador final durante el funcionamiento
• Temporizador para drenaje automático de condensados
• Arranque en vacío integrado (descarga automática en cada parada)
• Depósito de recogida de condensados: 5 L (aprox. 3 L útiles) con silenciador
• Manómetros interetapas que muestran la presión de funcionamiento de cada etapa

Marco
Chasis de cabina silenciada diseñado para facilitar el mantenimiento. Placa portamotor basculante que garantiza tensión constante de la correa. Indicadores de nivel y vaciado de aceite exteriores; consola de control con manómetros interetapas; indicador de temperatura interna; alarmas de presencia/incorrecta secuencia de fases y falta de aceite; mandos de marcha/parada y purga manual de condensados. Fabricado en acero con recubrimiento en polvo resistente a arañazos (Negro RAL 9005).

Equipamiento de serie

• 2 conexiones de cilindro seleccionables: DIN 232, DIN 300 o INT/YOKE 232 bar
• 2 mangueras de llenado de 1,2 m
• Válvula de mantenimiento de presión
• Manómetros de control interetapas
• Doble sistema Hyperfilter certificado PED
• Desconexión automática por temperatura interior de la cabina
• Purgado automático de condensados
• Control automático del sentido de giro
• Presostato electrónico con desconexión automática
• Control de nivel de aceite con desconexión automática
• Bomba de aceite con filtro y manómetro
• Purgado automático de condensados con sistema de transporte a un depósito
• Color del chasis: Negro RAL 9005

Accesorios compatibles / opcionales (ejemplos)

• C-monitor
• Panel remoto de carga presión única
• Panel remoto de carga doble presión
• Paneles de recarga remota con llaves de palanca
• CO SafeGuard – Analizador de monóxido de carbono
• ColTrimix
• Sistema Presec
• Sistema de análisis multigas (CO + CO2 + H2O)
• Enfriador Tornado

Características / especificaciones técnicas

• Modelo: Super Silent TPS
• Grupo de bombeo: 3 etapas de alta presión, monobloque de aluminio
• Potencia motor disponible: 5,5 – 7,5 kW
• Filtro de aspiración: 10 µm
• Materiales: tuberías y accesorios en AISI 316
• Capacidad Hyperfilter (20 °C, 200 bar): 3.050 m³
• Depósito de condensados: 5 L (aprox. 3 L útiles)
• Acabado chasis: acero con pintura en polvo, RAL 9005
• Válvulas de seguridad tras cada etapa; manómetros interetapas
• Sistema automático de evacuación de condensados y transporte a depósito
• Conexiones de botella disponibles: DIN 232 / DIN 300 / INT-YOKE 232 bar
