Compresor para buque Super Silent

de aire respirablede pistónalternativo

Resumen
Super Silent es un compresor de aire respirable de alta presión de 3 etapas de la Línea Efficient diseñado para entornos que requieren bajos niveles de ruido. Combina un chasis con cabina silenciada, un grupo de bombeo de alto rendimiento y el sistema de depuración Maxifilter para proporcionar aire respirable conforme a la norma DIN EN 12021 cuando se utilizan cartuchos originales. El diseño facilita el acceso para mantenimiento y el diagnóstico operativo.

Grupo de bombeo de 3 etapas

• Monobloque de aluminio
• Lubricación por nebulización con espiga sumergida en aceite
• Filtro de aspiración: 10 µm
• Tubos, accesorios y tuercas en acero inoxidable AISI 316
• Separador intermedio de condensados tras la segunda etapa
• Separadores finales de condensado de alta presión
• Válvulas de seguridad tras cada etapa de compresión
• Cilindros de aluminio fundido con camisa Nicasil para alta disipación térmica
• Bielas de aluminio forjado
• Eje de cigüeñal en acero forjado
• Válvulas de 2ª y 3ª etapa en acero inoxidable
• Rodamientos de rodillos de servicio pesado
• Tercera etapa en acero templado con 5 segmentos especiales de fundición
• Segunda y tercera etapa con almohadillas de empuje para eliminar fuerzas laterales sobre los pistones
• Sistema de filtrado integrado Maxifilter

Motor eléctrico
Transmisión por correa mediante motor eléctrico disponible en versión monofásica o trifásica, con potencias de 4 a 5,5 kW según la versión y las necesidades de la instalación.

Sistema de depuración Maxifilter
El sistema Maxifilter combina cartuchos de tamiz molecular y carbón activo para eliminar humedad, vapores de aceite y contaminantes. Instalado después de los separadores de 2ª/3ª etapa y antes de la válvula de mantenimiento de presión, constituye una barrera esencial contra la humedad. Capacidad del filtro: 890 m³ (aire de entrada 20°C a 200 bar) con cartuchos originales.

Armario eléctrico

• Interruptor ON/OFF con protección de motor
• Presostato electromecánico que detiene el compresor al alcanzar la presión final
• Drenaje de todos los separadores interetapas y del separador final durante el funcionamiento
• Temporizador para el dispositivo de purga automática de condensados
• Puesta en marcha en vacío integrada (descarga automática al apagar)
• Depósito de recogida de condensados 5 L con silenciador (útil ≈ 3 L) para evacuación respetuosa
• Manómetros interetapas para supervisar presiones de funcionamiento y comprobar estanqueidad de válvulas
• Control automático de sentido de giro y alarmas de temperatura/secuencia de fases

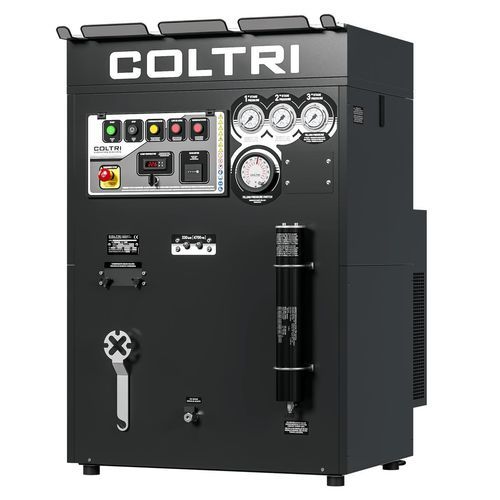

Chasis / Marco
Cabina en chasis silenciada diseñada para entornos de bajo nivel sonoro. Indicadores externos de nivel y vaciado de aceite. Consola de control con manómetros interetapas, indicador de temperatura interna, alarmas de secuencia de fases y falta de aceite, y controles de arranque/parada y vaciado manual de condensados. Fabricado en acero con recubrimiento en polvo resistente a arañazos en color Negro RAL 9005.

Equipamiento de serie

• 2 conexiones de cilindro a elegir: DIN 232, DIN 300 o INT/YOKE 232 bar
• 2 mangueras de llenado de 1,2 m
• Válvula de mantenimiento de presión
• Manómetros de control interetapas
• Sistema de filtrado Maxifilter
• Sonda de temperatura interior de la cabina con desconexión automática
• Control automático del sentido de giro
• Presostato con desconexión automática
• Control de nivel de aceite con desconexión automática
• Purgado automático de condensados con sistema de transporte al depósito
• Color del chasis: Negro RAL 9005

Especificaciones técnicas

• Producto: Super Silent (Línea Efficient)
• Grupo de bombeo: 3 etapas, monobloque aluminio, cilindros con camisa Nicasil
• Filtro de aspiración: 10 µm
• Materiales: tubos/accesorios/tuercas AISI 316
• Gestión de condensados: separadores intermedios y finales; depósito 5 L (útil ≈ 3 L) con silenciador; purgas automáticas
• Seguridad: válvulas de seguridad tras cada etapa; manómetros interetapas
• Filtración: Maxifilter (tamis molecular + carbón activo) capacidad 890 m³ (20°C, 200 bar) con cartuchos originales
• Motor: monofásico o trifásico, 4 ÷ 5,5 kW
• Conexiones: DIN 232 / DIN 300 / INT-YOKE 232 bar; 2 mangueras de llenado 1,2 m
• Acabado chasis: acero con pintura en polvo resistente a arañazos Negro RAL 9005
