Sistema de enlace seguro buque/muelle (GNL)

Resumen
SafeCom Ship‑Shore Link (SSL) es una interfaz de comunicación y control buque‑costa certificada, diseñada para operaciones de transferencia de LNG, petróleo y productos químicos. Su función principal es permitir una parada de emergencia sincronizada (ESD) entre buque e instalación en tierra, con acciones críticas controladas, autorizadas y trazables.

Características clave

• HMI intuitiva y operación clara para tripulación y personal de terminal
• Cumplimiento con normas y directrices aplicables
• Diseño modular e industrial para larga vida útil
• Arquitectura redundante con sistemas de respaldo para alta disponibilidad

Beneficios operacionales

• Control centralizado y visibilidad clara desde una única interfaz
• Ejecución segura y auditada de ESD y comandos críticos
• Confiabilidad industrial basada en PLC y SCADA
• Integración fluida con sistemas de terminal existentes y soluciones de monitoreo opcionales (p. ej. MLM)
• Registro automático de datos para trazabilidad y análisis posterior

Compatibilidad y normas
SafeCom SSL cumple con ISO 28460, ISO 20519 y sigue las directrices SIGTTO, OCIMF y SGMF. Tipos de enlace compatibles:

• Fibra óptica Furukawa 6 pines
• Enlace eléctrico Pyle 37 pines
• Enlace de puesta a tierra Pyle 4 pines
• Enlace eléctrico Miyaki 6 pines
• Enlace eléctrico SIGTTO 5 pines (proveedor y receptor)
• Enlace ADN 2 pines
• Enlace neumático
• Enlace ITT Cannon

Configuración del proyecto

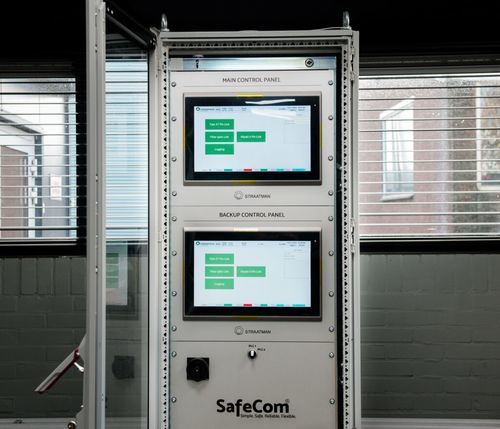

La configuración estándar integra dos sistemas independientes (buque y tierra) en un único armario. Configuración típica:

• Módulo HMI dedicado para el lado del buque
• Módulo separado para el lado de tierra
• Sistemas de respaldo para ambos módulos

Componentes opcionales / adicionales
Componentes disponibles según las necesidades del proyecto:

• Cajas de conectores
• Carretes portátiles
• Carretes de almacenamiento fijos
• Equipos de prueba
• Teléfonos PABX y líneas directas (Hotline)

Datos e integración
SafeCom SSL soporta la transferencia de datos críticos y el registro automático. El sistema permite la integración con sistemas SSL embarcados de terceros y soluciones de monitoreo terminal en cooperación con el armador y el proveedor embarcado.

Diseño y calidad
Diseñado y ensamblado en los Países Bajos con hardware industrial estandarizado y plataformas SCADA para evitar lock‑in de proveedor. La configuración está pensada para entornos donde el fallo no es aceptable, reduciendo el riesgo operativo y el error humano durante la transferencia de carga.

Especificaciones técnicas

• Nombre comercial: SafeCom Ship‑Shore Link (SSL)
• Aplicación: comunicación de emergencia y ESD sincronizado para LNG, petróleo y químicos
• Normas: ISO 28460, ISO 20519, directrices SIGTTO, OCIMF, SGMF
• Tipos de enlace compatibles: Furukawa 6 pines (fibra), Pyle 37 pines (eléctrico), Pyle 4 pines (tierra), Miyaki 6 pines, SIGTTO 5 pines, ADN 2 pines, neumático, ITT Cannon
• Configuración de armario: armario integrado doble‑sistema (HMI buque + módulo tierra) con respaldos
• Base tecnológica: hardware/software PLC y SCADA de grado industrial
• Opciones hardware: cajas de conectores, carretes portátiles y fijos, equipos de prueba, PABX/hotline
• Indicado para: proyectos FSRU y FLNG, terminales y buques que requieren SSL certificado
• Fabricación: diseño, ensamblaje y pruebas realizados en Países Bajos
