Acoplamiento mecánico flexible

para buquea medidacon junta

Descripción del producto

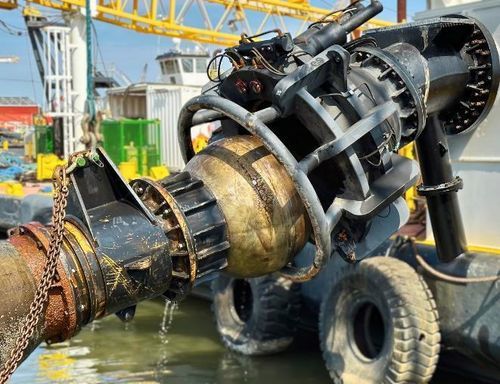

La junta esférica de liberación rápida Straatman permite la desconexión segura, rápida y controlada de tuberías de dragado. Está diseñada para operaciones marítimas y costeras donde la separación rápida bajo carga o presión protege al personal y al equipo.

Diseñada para operaciones de dragado
Específicamente desarrollada para sistemas de dragado, la junta de liberación rápida (pinch ball joint) proporciona un acoplamiento fiable que puede soltarse con rapidez sin comprometer la integridad de la tubería ni la operativa de la embarcación.

Aplicaciones típicas

• Tuberías de dragado bajo presión
• Escenarios de desconexión de emergencia o rápida

Funcionamiento y uso
La parte hembra se monta en la draga o el pontón y la parte macho en la tubería flotante o manguera. La liberación se realiza mediante un anillo de retención que acopla las partes macho y hembra. Para los tamaños mayores se puede usar accionamiento hidráulico para una separación controlada; los tamaños menores permiten operación manual.

Construcción
El conjunto consta de tres componentes principales: parte hembra, parte macho y un anillo de retención de dos piezas articulado e integrado en la parte hembra. Este diseño garantiza un acoplamiento seguro y permite una liberación rápida cuando es necesario.

Especificaciones técnicas

• Diámetros interiores de tubería: Ø 300 – Ø 1.100 mm
• Ángulo máximo de giro (parte macho): 20° (estándar)
• Presión máxima de trabajo: 6 – 45 Bar

Características principales

• Desconexión rápida y controlada: Permite la separación segura de tuberías en condiciones exigentes
• Seguridad operativa: Minimiza el riesgo para la tripulación y el equipo durante la desconexión
• Fiabilidad probada: Adecuado para usos repetidos en dragado intensivo

Opciones disponibles

• Accionamiento hidráulico para desconexión controlada y remota
• Clasificaciones de presión superiores para aplicaciones específicas
• Ángulos de giro desviados para compensar desalineaciones y movimiento de la embarcación
• Revestimientos intercambiables para un reemplazo rápido y menores tiempos de mantenimiento
• Anillo de captura o conos personalizados para mejorar la guía durante la conexión/desconexión
