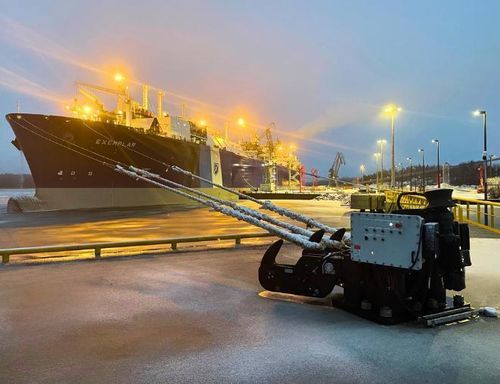

Gancho de buque

para terminal portuariaportuariopara zona peligrosa

Descripción general
Los ganchos de amarre de liberación rápida Straatman están diseñados y fabricados en los Países Bajos para puertos, terminales, muelles de GNL, instalaciones offshore y boyas de amarre en todo el mundo. Permiten a los operarios liberar las amarras de forma segura y controlada, incluso bajo carga. Los sistemas están disponibles con liberación manual, eléctrica o electrohidráulica, monitorización de carga opcional, liberación remota e integración con sistemas de supervisión del atraque y del entorno.

Aplicaciones

• Terminales de petróleo, gas y productos químicos
• Terminales a granel (carbón, mineral, cereales)
• Terminales de contenedores y carga general
• Terminales de GNL
• Muelles offshore, buques FPSO y FSRU
• Boyas de amarre y sistemas de amarre de punto único

Principales características y opciones configurables

• Conjuntos de gancho simple, doble, triple o cuádruple
• Mecanismos de liberación manual, eléctrico, hidráulico o electrohidráulico
• Liberación local y remota (panel de control / operación remota)
• Cabrestante vertical integrado para izado de amarras
• Sistema opcional de Monitorización de Carga de Amarre (MLMS) con celdas de carga en el gancho
• Integración con el software MoorControl y sistemas de supervisión de atraque/medioambientales
• Ganchos autoportantes con movimiento limitado para evitar el contacto con la estructura
• Piezas de gancho de acero forjado y diseño contrapesado
• Sujetacuerdas para evitar el deslizamiento de la cuerda cuando se requiere
• Componentes para atmósferas explosivas / zonas peligrosas disponibles (ATEX / IECEx / Class 1 Division 2)
• Palanca de liberación manual accionable a plena carga con un esfuerzo de aproximadamente +/- 20 kg
• Placas base y cimentaciones personalizadas para adaptarse a patrones de pernos existentes
• Preparación de superficies y recubrimientos según la norma ISO 12944 (C5M); acabado estándar RAL 9005 (negro); proveedores alternativos de recubrimientos disponibles

Liberación rápida con capacidad de carga
Los ganchos están diseñados para liberar una amarra bajo tensión hasta la capacidad nominal de la unidad. Las capacidades de Trabajo Seguro (SWL) se suministran por gancho (ejemplos: 100, 150, 200 toneladas métricas); los conjuntos multigancho combinan las capacidades individuales para alcanzar la capacidad total requerida según el análisis del buque y el atraque.

Sistema de Monitorización de Carga de Amarre (MLMS)
El MLMS utiliza una celda de carga dedicada instalada en cada gancho para medir la fuerza en la amarra. Los datos de carga se muestran al operario (local y remoto) para ofrecer visibilidad de las situaciones de amarre durante las operaciones y activar alertas cuando las cargas superan los umbrales.

Seguridad, ensayos y conformidad
Straatman prueba todos los ganchos en bancos de ensayo internos calibrados y suministra certificados de prueba estándar con cada entrega. Los ensayos pueden ser presenciados por autoridades de clasificación si es necesario. Los ganchos pueden suministrarse con componentes eléctricos y de control certificados para áreas peligrosas según los requisitos específicos del proyecto. Los diseños se desarrollan conforme a las guías del sector, incluidas las OCIMF Mooring Equipment Guidelines (MEG4) cuando correspondan.

Contenido del suministro

• Sistema de ganchos totalmente ensamblado y probado
• Paneles de control y componentes eléctricos (cuando proceda)
• Manuales de usuario y documentación técnica
• Certificados de prueba y registros de calidad

Fabricación y trazabilidad
El diseño, la fabricación y las pruebas se realizan internamente en los Países Bajos. La trazabilidad de los materiales se mantiene desde la compra hasta la producción final: cada material se identifica, registra y marca de forma única y se suministra con los certificados de material requeridos.

Especificaciones técnicas

• Nombre comercial: Straatman Quick Release Mooring Hook
• Configuraciones: conjuntos de ganchos de uno a cuatro
• Tipos de liberación: manual, eléctrico, hidráulico, electrohidráulico
• Monitorización de carga: celdas de carga individuales en el gancho (MLMS) con lectura local y remota
• Integración: integración MoorControl y sistemas de supervisión de atraque/medioambientales disponible
• Zona peligrosa: opciones ATEX / IECEx / Class 1 Division 2 para componentes eléctricos
• Materiales: componentes de acero forjado de alta calidad; certificados de material y trazabilidad suministrados
• Tratamiento superficial: norma ISO 12944 (C5M); pintura estándar RAL 9005; alternativas disponibles
• Esfuerzo de liberación manual: aproximadamente +/- 20 kg a carga nominal
• Placa base: acero de alta calidad; placas base personalizadas según patrones de pernos del cliente disponibles
• Ensayos: ensayos de carga certificados en máquinas calibradas; certificados de prueba incluidos
• Ejemplos típicos de SWL: 100, 150, 200 toneladas métricas por gancho (la clasificación final depende de la aplicación y el análisis del atraque)
