Sistema de amarre asistido para terminal portuaria (BAS)

para buque

Resumen
El Sistema de Ayuda de Atraque Straatman BAS es una solución terrestre que proporciona en tiempo real distancia, posición y velocidad para apoyar el atraque seguro de buques en muelles y terminales. Cada sistema se configura para adaptarse al diseño del terminal y los procedimientos operativos.

Cómo funciona

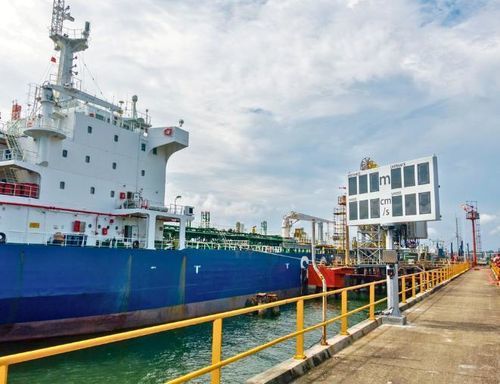

Los sensores láser miden continuamente la distancia entre el casco del buque y el muelle. Las mediciones se procesan en tiempo real y se muestran a los operadores en el muelle y en la sala de control. Los datos pueden visualizarse en grandes pantallas LED instaladas en el muelle y en puestos de operador. Straatman coordina el suministro de pantallas LED a través de una empresa afiliada para garantizar visibilidad en todas las condiciones.

Soporte operativo e integración
El BAS se integra con los sistemas del terminal para apoyar las operaciones diarias de amarre. Las opciones incluyen comunicación por tablet inalámbrica, sistemas de buscapersonas e integración con pantallas controladas por PC o PLC. Los componentes se combinan en una solución integrada adaptable a diferentes diseños y condiciones ambientales.

Parámetros de medición clave

• Distancia entre buque y muelle
• Velocidad de aproximación
• Posición de proa y popa
• Ángulo del buque durante la aproximación

Características de los sensores láser
Los sensores láser Straatman están diseñados para operación continua en entornos marinos exigentes y para una instalación flexible. Características clave:

• Medición láser de alta precisión y sin mantenimiento
• Rango de medición: 0 a 300 metros
• Precisión: ± 2 cm
• Opciones de montaje en riel para instalación flexible
• Versiones aptas para áreas peligrosas Zona 1 y Zona 2
• Funcionamiento fiable en todas las condiciones meteorológicas

Configuración del sistema y opciones de pantalla
Las opciones disponibles permiten personalizar el sistema según el emplazamiento:

• Grandes pantallas LED visibles hasta 300 metros (diurno)
• Sistemas de pantalla controlados por PC o PLC
• Unidades de pantalla compactas (2500 × 1200 × 200 mm)
• Tecnología LED para alta visibilidad
• Soluciones coste-efectivas para áreas peligrosas

Diseñado para terminales y muelles
El BAS está diseñado para distintos tipos de terminales, entre ellos:

• Terminales de petróleo y gas
• Terminales químicos y de granel líquido
• Terminales de GNL
• Terminales de contenedores
• Muelles de carga general y offshore

Beneficios
El sistema reduce la incertidumbre en la fase final de atraque, permite decisiones oportunas, reduce el riesgo de atraque y ayuda a prevenir daños a buques, estructuras de muelle y defensas. Facilita un atraque seguro con visibilidad limitada, tráfico elevado o condiciones meteorológicas adversas.

Especificaciones técnicas

• Tecnología de medición: sensores láser de operación continua
• Rango de medición: 0 a 300 m
• Precisión de medición: ± 2 cm
• Visibilidad de pantalla: pantallas LED visibles hasta 300 m (diurno)
• Control de pantalla: sistemas controlados por PC o PLC
• Dimensiones pantalla compacta: 2500 × 1200 × 200 mm
• Montaje: opciones de montaje en riel para sensores
• Aptitud ambiental: funcionamiento fiable en todas las condiciones meteorológicas
• Aptitud para áreas peligrosas: opciones para Zona 1 y Zona 2
• Integraciones opcionales: comunicación por tablet inalámbrica, sistemas de buscapersonas, integración con el entorno de control del terminal
