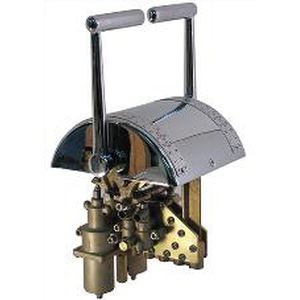

El control 2545 está diseñado para motores gemelos, embrague monomando y control de aceleración. Su construcción totalmente en bronce y acero inoxidable proporciona años de servicio sin problemas en un entorno marino. Consiste básicamente en dos controles de un solo motor bajo una sola cubierta. El movimiento de cualquiera de los mangos a través de 20° desde la posición central acciona una de las válvulas de 3 vías que suministra la presión de suministro completa a su correspondiente puerto de salida. Al mover el mango más allá de los 20° se activa una válvula reguladora de presión precisa. La salida de esta válvula es proporcional al movimiento de la manivela, lo que permite un control preciso del dispositivo de ajuste del régimen del motor
Peso: 19.9 lb. (9,1 kg)
Materiales: Bronce al silicio fundido a presión y acero inoxidable
Temperatura de funcionamiento Rango: -40°C a +90°C
Tamaño del puerto de tubería: 1/8" N.P.T. (salidas)
1/4" N.P.T. (suministro)
Presión máxima de suministro: 10,3 bar (150 psi)
APLICACIONES
o Se utiliza principalmente para el control de motores gemelos y embragues dobles mediante dos mangos de doble función.
o Se utiliza cuando se requieren dos conjuntos de controles neumáticos direccionales y proporcionales
INFORMACIÓN DE PEDIDO
Designaciones de modelos:
CC - Dos mangos cortos (estándar)
DD - Dos mangos largos
E - Mando de retorno por muelle
H - Con tapa y asas cromadas
J - Con cúpula y asas de latón pulido
K - Con cúpula en acabado epoxi negro y mango cromado
N - 0 - 60 psi
P - 0 - 80 psi
R - 0 - 100 psi
S - 0 - 120 psi
T - 10 - 60 psi
U - 10 - 80 psi
W - 10 - 100 psi
X - 10 - 120 psi
Las asas están disponibles con asas de plástico (Denominación "V")
El cabezal de control estándar modelo 2545 se suministra en formato:
i. asas cortas
ii. con tapa y asas de acabado cromado
iii. en cualquier rango de presión estándar
---
