Enrollador per barrera de contención BL/45

Breve descripción

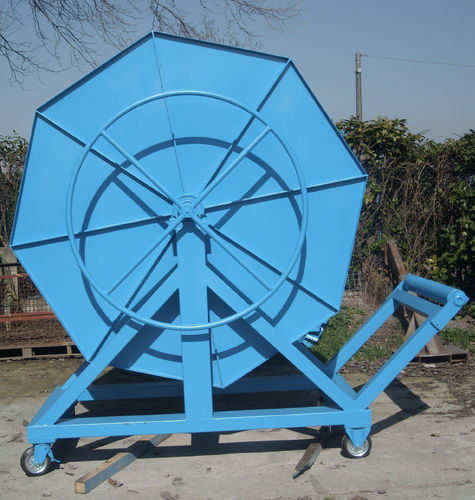

El carrete enrollador Zenit Ambiente montado está diseñado para almacenar y desplegar la barrera antipolución BL/45 en operaciones marítimas. Ocupa las dimensiones máximas indicadas en los planos adjuntos sin salientes. La unidad incluye una base con huecos para carretilla elevadora y bulones de izado soldadas en los montantes para elevación mediante grúa. Se pueden montar ruedas opcionales para facilitar la manipulación en tierra. El carrete dispone de perfiles de refuerzo en las esquinas, dispositivo de bloqueo de seguridad, placas de drenaje de agua y fijador de cabo de cola.

Descripción
El carrete es del tipo de eje horizontal con diámetro capaz de alojar hasta 200 m de barrera BL/45 y consta de:

• Chasis
• Bobina (tambor)
• Paredes de contención
• Motorreductor hidráulico

CHASIS
El bastidor base está fabricado en acero AISI 304/316 con perfiles 200×100 y 100×100 de espesor 5 mm (alternativa: Aluminio Marino). Para soportar mejor las cargas derivadas del peso de la bobina y las producidas durante la fase de tracción, la estructura portante se refuerza con un perfil central adicional.

BOBINA
La bobina de enrollado consta de un eje central (tambor Ø 450 mm aprox.). Un par de placas laterales (paredes de contención) en acero inoxidable AISI 316, soldadas a ocho radios equidistantes en AISI 304, completan el tambor giratorio. El anillo periférico de las paredes será de tubería AISI 316 de 30 mm Ø y 2 mm de espesor. La superficie interna será convexa hacia el centro para facilitar el enrollado de las barreras.

GALVANIZADO Y PINTURA

• Galvanizado en caliente
• Imprimación de anclaje
• Dos capas de pintura epoxi para ambiente marino (pintura epoxivinílica ciclo completo)

OPCIONAL

• Guía para facilitar la manipulación de la barrera antipolución
• Cuadro de control local con protección IP55
• Detector acústico/óptico de movimiento
• Totalmente realizado en Aluminio Marino
• Posibilidad de insertar la motorización dentro del eje de la bobina

Información adicional
ALTURA DE LAS PAREDES: 1500 mm aprox.
ALTURA TOTAL: 1800 mm aprox.
DISTANCIA ENTRE PAREDES: 450 mm aprox.
MOTOR ELÉCTRICO: 1,5 Kw
ALIMENTACIÓN: 380V, 50 Hz – 1400 rpm
DOBLE REDUCTOR: Reductor sinfín i=102
RELACIÓN TOTAL DE REDUCCIÓN: 1:418,2
VELOCIDAD DE SALIDA: aprox. 3,35 rpm

Características / datos técnicos

• Capacidad: hasta 200 m de barrera BL/45
• Tipo: carrete enrollador de eje horizontal
• Diámetro del tambor: aprox. Ø 450 mm
• Material del chasis: acero AISI 304/316 (alternativa: Aluminio Marino)
• Perfiles: 200×100 y 100×100, espesor 5 mm
• Paredes de la bobina: acero inoxidable AISI 316 con radios en AISI 304
• Anillo periférico: tubería AISI 316 Ø 30 mm, espesor 2 mm
• Superficie interna: convexa hacia el centro para facilitar el enrollado
• Transmisión: motorreductor hidráulico (opción de insertar la motorización en el eje)
• Motor eléctrico (cuando presente): 1,5 Kw
• Alimentación: 380V, 50 Hz – 1400 rpm
• Reductor: sinfín i=102, relación total 1:418,2
• Velocidad de salida: aprox. 3,35 rpm
• Acabado: galvanizado en caliente, imprimación de anclaje, dos capas epoxi para ambiente marino
• Elementos de manipulación: base con huecos para carretilla, bulones para elevación con grúa, ruedas opcionales
• Accesorios opcionales: guía, cuadro de control local IP55, detector acústico/óptico, construcción en aluminio marino
