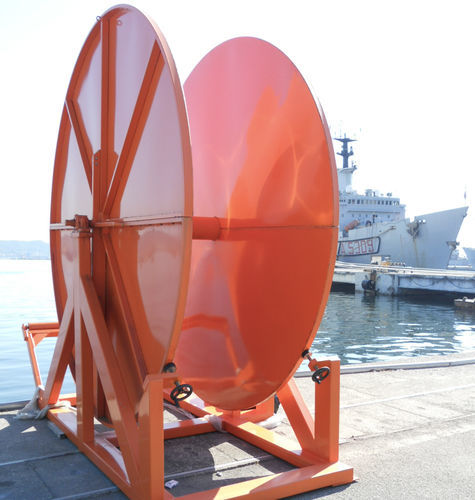

Enrollador per barrera de contención AR/85

Descripción breve
El enrollador ocupa las dimensiones máximas indicadas en los planos y no presenta salientes. Está provisto de una base con huecos para carretilla elevadora y de eslingas/ojos soldados en los montantes para elevación por grúa. Como alternativa, pueden montarse ruedas especiales para facilitar la manipulación en tierra. El equipo cuenta con perfiles de refuerzo en las esquinas, dispositivo de bloqueo de seguridad, placas de apoyo para drenaje y sujeción de la cuerda de cola.

Descripción
El rodillo es del tipo de eje horizontal, con diámetro apto para albergar hasta 200 m de barrera tipo AR/70 y consta de:

• Chasis
• Bobina del rodillo
• Paredes laterales de retención
• Motor hidráulico con reductor

CHASIS
El chasis base es una estructura portante en acero AISI 304/316 compuesta por perfiles 200×100 y 100×100 de 5 mm de espesor (como alternativa, aluminio marinizado). Contiene 200 m de barrera flotante modelo AR/85, unos 560 kg. Para soportar mejor las tensiones debidas al peso de la bobina y a la fase de tracción, la estructura de soporte se refuerza con un perfil central adicional.

BOBINA
La bobina de enrollamiento consta de un eje central (tambor Ø aprox. 450 mm). Un par de mamparos laterales en acero inoxidable AISI 316, soldados a 8 radios AISI 304 igualmente espaciados, completan el tambor giratorio. El anillo periférico de las paredes laterales es tubular AISI 316 de 30 mm de diámetro y 2 mm de espesor. La superficie interior es convexa hacia el centro para facilitar el enrollado de la barrera.

GALVANIZADO Y PINTURA
Tratamiento de superficie en ciclo completo epoxi-vinílico:

• Galvanizado en caliente
• Imprimación de anclaje
• Dos capas de epoxi para ambiente marino

OPCIONAL

• Guía para facilitar la manipulación de la barrera antipolución
• Panel de control local con protección IP55
• Detector acústico/óptico de movimiento
• Construcción totalmente en aluminio marinizado
• Posibilidad de alojar la motorización dentro del eje de la bobina

Características / especificaciones técnicas

• Altura de mamparo: aprox. 3500 mm
• Altura total: aprox. 3800 mm
• Distancia entre mamparos: aprox. 850 mm
• Motor eléctrico: 1,5 kW
• Alimentación: 380 V, 50 Hz – 1400 rpm
• Doble reductor: reductor reductor de tornillo sin fin i=102
• Relación total de reducción: 1:418,2
• Velocidad de salida: aprox. 3,35 rpm
