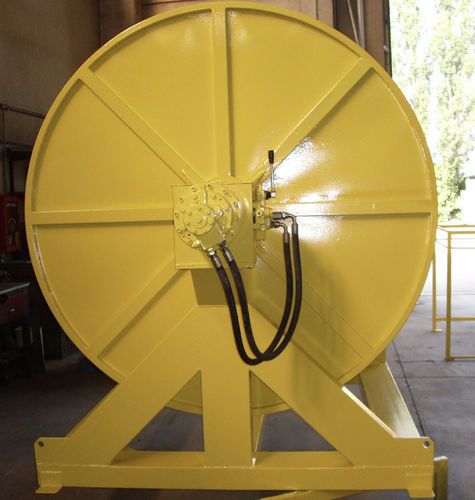

Enrollador per barrera de contención AR/70

Breve descripción
El tambor enrollador está diseñado para ocupar las dimensiones máximas indicadas en los planos sin salientes. Se suministra con una base con alojamientos para manipulación con carretilla elevadora y cáncamos soldados en los montantes para elevación con grúa. Opcionalmente puede equiparse con ruedas para facilitar la maniobra en suelo. El tambor incorpora perfiles de refuerzo en las esquinas, dispositivo de bloqueo de seguridad, placas de apoyo para drenaje de agua y sujeción de la cuerda de cola.

Descripción
Trommel de eje horizontal dimensionado para alojar hasta 200 m de barrera flotante AR/70. El conjunto consta de:

• Estructura (chasis)
• Bobina de enrollado (tambor)
• Tabiques laterales (paredes de contención)
• Motor hidráulico reductor

ESTRUCTURA
La estructura base es portante en acero AISI 304/316 con perfiles 200×100 y 100×100 de espesor 5 mm (alternativa: aluminio marinizado). Está dimensionada para contener 200 m de barrera AR/70 (aprox. 560 kg). Un perfil central adicional refuerza la estructura para soportar los esfuerzos debidos al peso de la bobina y las fases de arrastre.

BOBINA
La bobina de enrollado incluye un eje central (tambor Ø ≈ 450 mm). Un par de tabiques laterales en acero inoxidable AISI 316, soldados a 8 radios AISI 304 equidistantes, completan el tambor giratorio. El anillo periférico de las paredes será en tubulares AISI 316 (Ø 30 mm, espesor 2 mm). La superficie interior es convexa hacia el centro para facilitar el enrollado de la barrera.

GALVANIZADO Y PINTURA
Tratamiento superficial en ciclo completo epoxivinílico con la secuencia:

• Galvanizado en caliente
• Imprimación de anclaje
• Dos manos de pintura epóxica para ambiente marino

OPCIONAL

• Guía para facilitar la manipulación de la barrera antipolución
• Cuadro de control local con protección IP55
• Detector acústico/óptico de movimiento
• Construcción íntegra en aluminio marino
• Posibilidad de insertar la motorización en el eje de la bobina

Especificaciones técnicas

• Capacidad bobina: hasta 200 m de barrera AR/70 (aprox.)
• Peso en bobina: aprox. 560 kg
• Diámetro del tambor: Ø 450 mm aprox.
• Material del chasis: acero AISI 304/316 (alternativa: aluminio marinizado)
• Perfiles del chasis: 200×100 y 100×100, espesor 5 mm; perfil central de refuerzo
• Tabiques laterales: acero inoxidable AISI 316; anillo periférico: tubular AISI 316 Ø 30 mm, espesor 2 mm; 8 radios AISI 304 equidistantes
• Altura de tabique: 2000 mm
• Altura total: aprox. 2300 mm
• Distancia entre tabiques: 710 mm
• Motor eléctrico: 1,5 kW
• Alimentación: 380 V, 50 Hz – 1400 rpm
• Doble reductor: reductor sinfín i=102
• Relación total de reducción: 1:418,2
• Velocidad de salida: aprox. 3,33 rpm
• Tratamiento de superficie: galvanizado en caliente, imprimación de anclaje y dos manos de pintura epóxica para ambiente marino (ciclo epoxivinílico)
