Botavara para velero Section

Producto

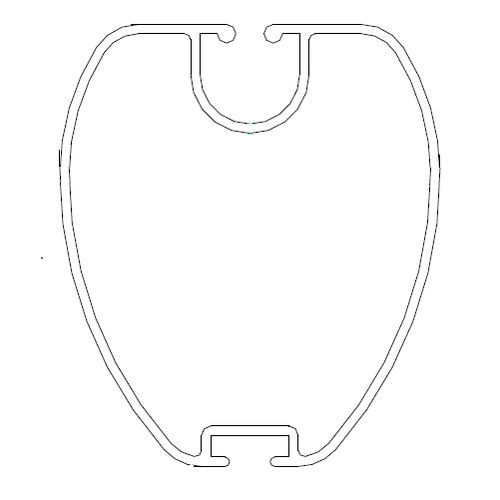

Sección — Botavaras. Perfiles de sección de botavara en aluminio para perchas de yate; la lista muestra números de pieza y dimensiones mecánicas clave para la selección y especificación.

Botavaras - Tabla de Secciones
Ref. | Dimensiones (mm) | Inercias (cm4) | Espesor de pared (mm) | Peso por metro (kg) | Diámetro del cabo de guindante (mm) | Longitud aprox. del yate (ft)
Z120 | 71 X 61 | 45 X 24 | 1,5 | 1,2 | 8 | -22
Z160 | 94 X 68 | 60 X 32 | 1,5 | 1,5 | 8 | 18-28
Z204 | 118 X 86 | 125 X 68 | 2 | 2,3 | 8 | Discontinued
Z360 | 145 X 105 | 380 X 150 | 2,5 | 3,6 | 10 | Discontinued
Z480 | 180 X 125 | 750 X 300 | 3 | 4,8 | 10 | Discontinued
Z690 | 232 X 145 | 1660 X 462 | 2,9 | 6,9 | 10 | Discontinued
Z362 | 170 X 95 | 466 X 180 | Var | 3,5 | 13 | 32-42
Z482 | 190 X 101 | 824 X 298 | Var | 4,8 | 13 | 38-46
Z202 | 134 X 75 | 72 X 201 | Var | 2,4 | 13 | 26-36
P710 | 246 X 134 | 708 X 2331 | 4,6 | 8,6 | 10 | 50-
Z692 | 230 X 138 | 671 X 1665 | Var | 6,8 | 10 | 44-54

Notas

• La tabla enumera los números de pieza de las secciones con sus dimensiones correspondientes, inercias, espesor de pared, peso por metro, diámetro del cabo de guindante y longitud aproximada del yate.

Especificaciones técnicas

• Familia de producto: Sección (Botavaras)
• Números de pieza: Z120, Z160, Z204, Z360, Z480, Z690, Z362, Z482, Z202, P710, Z692
• Dimensiones: ver entradas de la tabla (mm)
• Inercias: valores en cm4
• Espesor de pared: valores en mm o 'Var' cuando es variable
• Peso por metro: valores en kg
• Diámetro del cabo de guindante: valores en mm
• Longitud aproximada del yate: valores en ft o 'Discontinued' según se indique

Diseño estructural y ergonomía

• Los perfiles están diseñados para concentrar el material donde las solicitaciones de flexión y torsión son mayores, optimizando la relación rigidez/peso para aplicaciones de botavara.
• La geometría de sección facilita la integración de herrajes: remaches, puntos de fijación para arriba-abajo (vang), bloques de escota y equipos de enrollado se adaptan con facilidad.
• Aleación de aluminio de grado marino y acabado superficial estándar ofrecen resistencia a la corrosión y estabilidad dimensional a largo plazo en ambientes salinos.
