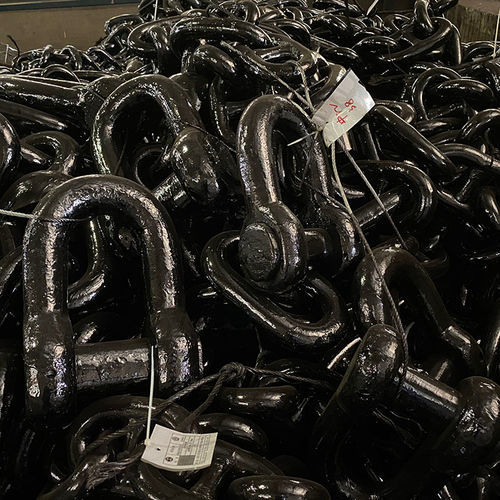

Grillete para buque lira

rectocon giratoriode ensamblaje para cadena

Descripción

El grillete de ancla es un grillete de servicio pesado utilizado en ensamblajes de cadenas de ancla tipo stud‑link para conectar eslabones, accesorios y piezas terminales. Se presenta en varias configuraciones (grillete de ancla, grillete en D, grillete terminal) y se emplea como pieza terminal o conector en sistemas de fondeo y amarre.

Detalles del producto

• Sistema de cadena de ancla tipo eslabón con perno: cada cadena de ancla está compuesta por una sección de extremo de ancla, una sección intermedia y una sección de extremo.
• Un ensamblaje completo de cadena de ancla consiste en eslabones ordinarios, eslabones agrandados, eslabones terminales, eslabones de unión o grilletes de unión, giratorio y grillete terminal.
• El eslabón extremo del ancla es el primer eslabón conectado al ancla; el perno transversal del grillete terminal y del grillete de ancla debe orientarse hacia el ancla (la parte circular mira hacia el eslabón intermedio).
• El collar del giratorio debe mirar hacia el eslabón intermedio para reducir la fricción y el agarrotamiento; el giratorio evita un torcido excesivo de la cadena de ancla.
• Las conexiones que fijan el extremo interior de cada cadena de ancla a un refuerzo en la cámara de cadenas (mediante grillete terminal o conector) deben soportar al menos el 15% de la carga de rotura de la cadena; los conectores de emergencia deben poder liberarse desde fuera del portacadenas.

Especificaciones técnicas

• Tipo de producto: grillete de ancla / grillete terminal (configuraciones: grillete de ancla, grillete de unión en D, grillete terminal).
• Aplicación: conectar el ancla a la cadena, unir eslabones y fijar giratorios y terminales en ensamblajes de cadenas stud‑link.
• Componentes clave y orientación: perno transversal (debe mirar hacia el ancla), parte circular (mira hacia el eslabón intermedio), collar del giratorio (mira al eslabón intermedio).
• Resistencia requerida de las conexiones: las fijaciones a los refuerzos de la cámara de cadenas deben resistir ≥15% de la carga de rotura de la cadena.
• Función del giratorio: evita un giro excesivo de la cadena de ancla y reduce la fricción cuando está correctamente orientado.

Instalación y seguridad

• Coloque el eslabón extremo del ancla como el primer eslabón conectado al ancla y asegúrese de que el perno transversal esté orientado hacia la misma.
• Coloque el giratorio con su collar orientado hacia el eslabón intermedio para minimizar desgaste y agarrotamiento.
• Compruebe que las fijaciones de grilletes y conectores a los refuerzos de la cámara de cadenas cumplan la exigencia de ≥15% de la carga de rotura.
• Utilice conectores de emergencia que puedan liberarse desde fuera del portacadenas para permitir intervenciones y mantenimiento seguros.
