Cadena para buque Grade 3

para barcode anclaeslabón con contrete

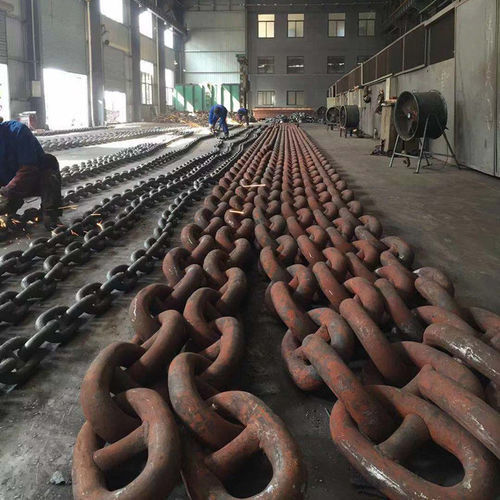

La cadena de anclaje de grado 3 es una cadena de anclaje de eslabones prisioneros de calidad marina diseñada para buques, barcos y embarcaciones, fabricada por Wuhan Jiangnan Anchor Chain Co., LTD (JNAC). Se fabrica con aceros de alta resistencia soldados a tope y está disponible en una amplia gama de diámetros y acabados superficiales adecuados para uso marino. Información clave del producto

• Material: CM490, CM690
• Tecnología: Soldadura a tope por destello
• Uso: Herrajes marinos para barcos, botes y embarcaciones
• Gama de tamaños: ø16 mm - ø72 mm
• Acabados superficiales: Pintura bituminosa negra, HDG (galvanizado en caliente), o sin pintura
• Composición de la cadena: Eslabón común, Eslabón de ampliación, Eslabón final
• Accesorios: Grillete Kenter, Grillete de anclaje (Grillete final, Grillete D), Eslabón giratorio
• Condiciones de pago: T/T; L/C a la vista
• Tiempo de entrega: 7-35 días después de la confirmación del pedido
• Puerto de embarque: Wuhan / Shanghai, China

Cadena de carga y peso (M2 y M3) - Carga de prueba (kN), Carga de rotura (kN), Peso por 27,5 m (kg)

• 16 mm - Carga de prueba II: 107 kN; Carga de prueba III: 150 kN; Carga de rotura II: 150 kN; Carga de rotura III: 216 kN; Peso (27,5 m): 160 kg
• 17,5 mm - Carga de rotura II: 127 kN; Carga de rotura III: 179 kN; Carga de rotura II: 179 kN; Carga de rotura III: 256 kN; Peso (27,5 m): 190 kg
• 19 mm - Carga de rotura II: 150 kN; Carga de rotura III: 211 kN; Carga de rotura II: 211 kN; Carga de rotura III: 301 kN; Peso (27,5 m): 230 kg
• 20,5 mm - Carga de rotura II: 175 kN; Carga de rotura III: 244 kN; Carga de rotura II: 244 kN; Carga de rotura III: 349 kN; Peso (27,5 m): 265 kg
• 22 mm - Carga de rotura II: 200 kN; Carga de rotura III: 280 kN; Carga de rotura II: 280 kN; Carga de rotura III: 401 kN; Peso (27,5 m): 300 kg
• 24 mm - Carga de rotura II: 237 kN; Carga de rotura III: 332 kN; Carga de rotura II: 332 kN; Carga de rotura III: 476 kN; Peso (27,5 m): 365 kg
• 26 mm - Carga de rotura II: 278 kN; Carga de rotura III: 389 kN; Carga de rotura II: 389 kN; Carga de rotura III: 556 kN; Peso (27,5 m): 420 kg
• 28 mm - Carga de rotura II: 321 kN; Carga de rotura III: 449 kN; Carga de rotura II: 449 kN; Carga de rotura III: 642 kN; Peso (27,5 m): 490 kg
• 30 mm - Carga de rotura II: 368 kN; Carga de rotura III: 514 kN; Carga de rotura II: 514 kN; Carga de rotura III: 735 kN; Peso (27,5 m): 565 kg
• 32 mm - Carga de rotura II: 417 kN; Carga de rotura III: 583 kN; Carga de rotura II: 583 kN; Carga de rotura III: 833 kN; Peso (27,5 m): 635 kg
• 34 mm - Carga de rotura II: 468 kN; Carga de rotura III: 655 kN; Carga de rotura II: 655 kN; Carga de rotura III: 937 kN; Peso (27,5 m): 720 kg
• 36 mm - Carga de rotura II: 523 kN; Carga de rotura III: 732 kN; Carga de rotura II: 732 kN; Carga de rotura III: 1050 kN; Peso (27,5 m): 800 kg
• 38 mm - Carga de rotura II: 581 kN; Carga de rotura III: 812 kN; Carga de rotura II: 812 kN; Carga de rotura III: 1160 kN; Peso (27,5 m): 879 kg
• 40 mm - Carga de rotura II: 640 kN; Carga de rotura III: 895 kN; Carga de rotura II: 895 kN; Carga de rotura III: 1280 kN; Peso (27,5 m): 980 kg
• 42 mm - Carga de rotura II: 703 kN; Carga de rotura III: 981 kN; Carga de rotura II: 981 kN; Carga de rotura III: 1400 kN; Peso (27,5 m): 1082 kg
• 44 mm - Carga de rotura II: 769 kN; Carga de rotura III: 1080 kN; Carga de rotura II: 1080 kN; Carga de rotura III: 1540 kN; Peso (27,5 m): 1188 kg
• 46 mm - Carga de rotura II: 837 kN; Carga de rotura III: 1170 kN; Carga de rotura II: 1170 kN; Carga de rotura III: 1680 kN; Peso (27,5 m): 1298 kg
• 48 mm - Carga de rotura II: 908 kN; Carga de rotura III: 1270 kN; Carga de rotura II: 1270 kN; Carga de rotura III: 1810 kN; Peso (27,5 m): 1413 kg
• 50 mm - Carga de rotura II: 981 kN; Carga de rotura III: 1370 kN; Carga de rotura II: 1370 kN; Carga de rotura III: 1960 kN; Peso (27,5 m): 1526 kg
• 52 mm - Carga de rotura II: 1060 kN; Carga de rotura III: 1480 kN; Carga de rotura II: 1480 kN; Carga de rotura III: 2110 kN; Peso (27,5 m): 1645 kg
• 54 mm - Carga de rotura II: 1140 kN; Carga de rotura III: 1590 kN; Carga de rotura II: 1590 kN; Carga de rotura III: 2270 kN; Peso (27,5 m): 1774 kg
• 56 mm - Carga de rotura II: 1220 kN; Carga de rotura III: 1710 kN; Carga de rotura II: 1710 kN; Carga de rotura III: 2430 kN; Peso (27,5 m): 1906 kg
• 58 mm - Carga de rotura II: 1290 kN; Carga de rotura III: 1810 kN; Carga de rotura II: 1810 kN; Carga de rotura III: 2600 kN; Peso (27,5 m): 2051 kg
• 60 mm - Carga de rotura II: 1380 kN; Carga de rotura III: 1940 kN; Carga de rotura II: 1940 kN; Carga de rotura III: 2770 kN; Peso (27,5 m): 2194 kg
• 62 mm - Carga de rotura II: 1470 kN; Carga de rotura III: 2060 kN; Carga de rotura II: 2060 kN; Carga de rotura III: 2940 kN; Peso (27,5 m): 2338 kg
• 64 mm - Carga de rotura II: 1560 kN; Carga de rotura III: 2190 kN; Carga de rotura II: 2190 kN; Carga de rotura III: 3130 kN; Peso (27,5 m): 2492 kg
• 66 mm - Carga de rotura II: 1660 kN; Carga de rotura III: 2310 kN; Carga de rotura II: 2310 kN; Carga de rotura III: 3300 kN; Peso (27,5 m): 2650 kg
• 68 mm - Carga de rotura II: 1750 kN; Carga de rotura III: 2450 kN; Carga de rotura II: 2450 kN; Carga de rotura III: 3500 kN; Peso (27,5 m): 2836 kg
• 70 mm - Carga de rotura II: 1840 kN; Carga de rotura III: 2580 kN; Carga de rotura II: 2580 kN; Carga de rotura III: 3690 kN; Peso (27,5 m): 2982 kg
• 73 mm - Carga de rotura II: 1990 kN; Carga de rotura III: 2790 kN; Carga de rotura II: 2790 kN; Carga de rotura III: 3990 kN; Peso (27,5 m): 3274 kg

Dimensiones de los eslabones de la cadena de anclaje (típicas, mm)

• 16 mm - l: 96; p: 64; w: 58
• 17,5 mm - l: 105; p: 70; w: 63
• 19 mm - l: 114; p: 76; w: 68
• 20.5 mm - l: 123; p: 82; w: 74
• 22 mm - l: 132; p: 88; w: 79
• 24 mm - l: 144; p: 96; w: 86
• 26 mm - l: 156; p: 104; w: 94
• 28 mm - l: 168; p: 112; w: 101
• 30 mm - l: 180; p: 120; w: 108
• 32 mm - l: 192; p: 128; w: 115
• 34 mm - l: 204; p: 136; w: 122
• 36 mm - l: 216; p: 144; w: 130
• 38 mm - l: 228; p: 152; w: 137
• 40 mm - l: 240; p: 160; w: 144
• 42 mm - l: 252; p: 168; w: 151
• 44 mm - l: 264; p: 176; w: 158
• 46 mm - l: 276; p: 184; w: 166
• 48 mm - l: 288; p: 192; w: 173
• 50 mm - l: 300; p: 200; w: 180
• 52 mm - l: 312; p: 208; w: 180
• 54 mm - l: 324; p: 208; w: 187
• 56 mm - l: 336; p: 224; w: 202
• 58 mm - l: 348; p: 232; w: 209
• 60 mm - l: 360; p: 240; w: 216
• 62 mm - l: 372; p: 248; w: 223
• 64 mm - l: 384; p: 256; w: 230
• 66 mm - l: 396; p: 264; w: 238
• 68 mm - l: 408; p: 272; w: 245
• 70 mm - l: 420; p: 280; w: 252
• 73 mm - l: 438; p: 292; w: 263

Notas

• Grados de acero: M2 y M3 (las cadenas M3 incluyen tratamiento térmico; mayor grado = mayor resistencia a la tracción).
• Medida de longitud: longitud de tiro estándar = 27,5 m; longitudes de cadena compuestas por longitudes unidas por grilletes de conexión.

Características / especificaciones técnicas

• Denominación comercial (modelo): Cadena de anclaje grado 3
• Materiales: CM490, CM690
• Tecnología de producción: Soldadura a tope
• Uso aplicable: Cadena de ancla marina para barcos, botes y embarcaciones
• Diámetros disponibles: ø16 mm - ø72 mm (el listado de productos muestra valores típicos de hasta ø73 mm)
• Tratamientos de superficie: Pintura bituminosa negra, galvanizado en caliente (HDG), o suministrado sin pintar
• Componentes de la cadena: eslabón común, eslabón de ampliación, eslabón final
• Accesorios típicos: Grillete Kenter, grilletes de anclaje (grillete extremo/D), eslabón giratorio
• Pago: T/T; L/C a la vista
• Tiempo de entrega: 7-35 días después de la confirmación del pedido
• Puerto: Wuhan / Shanghai, China
• Certificaciones: CCS, BV, ABS, KR, RS, ISO 9001, ISO 45001, ISO 14001
