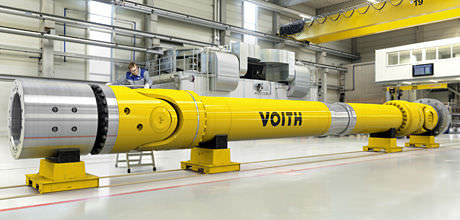

Los ejes del empalme universal de la serie de E se piensan para las impulsiones de alto rendimiento con esfuerzos de torsión máximos. Las características principales de esta serie son capacidad muy alta del esfuerzo de torsión y aumentado llevando vida.
En comparación con la otra serie, los empalmes de la serie de E tienen la capacidad más grande del esfuerzo de torsión. Un eje de alto rendimiento del empalme universal se puede equipar de un empalme de E en ambos extremos o un empalme de E se puede combinar con un empalme del CH. Un eje del empalme universal de E transmite un esfuerzo de torsión hasta el 20% mayor que un eje del empalme universal del CH con el mismo diámetro común. La serie de E es ideal si el espacio de la instalación es limitado.
Nuestros ingenieros diseñarán una solución completa de la impulsión apenas para usted. Esto significa que usted consigue la ingeniería y productos de una sola fuente: Ejes del empalme universal, componentes de la conexión y sistemas de apoyo del eje. Esto ahorra tiempo y el dinero al construir su máquina o sistema.
Datos técnicos
Esfuerzos de torsión con una sola carga MZ hasta el kNm 13.620
Esfuerzos de torsión con una carga de inversión MDW hasta el kNm 9.380
Ángulo de desviación hasta 10°
Diámetro de la rotación de los empalmes 580 milímetros - 1.220 milímetros
Conexiones
Rebordes con llave de la cara
Rebordes con el acoplador de Hirth
Acopladores de suelta rápida
Componentes de la conexión para los laminadores (wobblers)
Adaptadores
---
