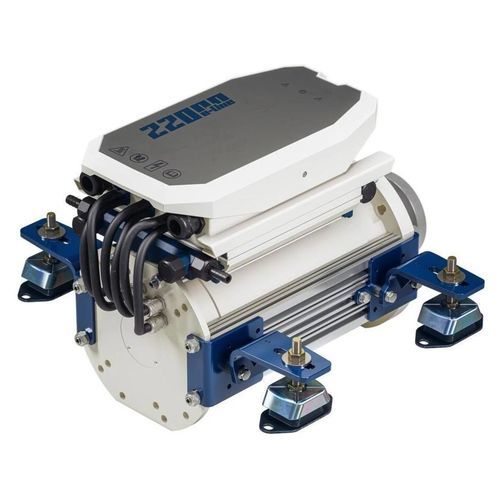

Motor eléctrico E-LINE

de propulsiónintrabordapara embarcación de recreo

Resumen
El motor de propulsión eléctrica intraborda E-LINE 22 kW es una solución refrigerada por líquido y de bajo mantenimiento para embarcaciones con transmisión por eje. Su diseño optimizado ofrece alta eficiencia y la mayor potencia dentro de su gama eléctrica, aumentando la autonomía por carga y reduciendo el consumo energético. Adecuado para nuevas construcciones y refits, para embarcaciones de hasta 15 m o 20 toneladas.

El set incluye

• Motor E-LINE 22 kW
• Panel de monitorización V-CAN
• Panel con llave V-CAN
• Convertidor - 48VDC-12VDC, 360W
• Cable V-CAN 1 m, libre de halógenos
• Hub de bus V-CAN de 3 puntos
• Resistencia de terminación V-CAN
• Cable V-CAN 5 m, libre de halógenos

Elija su refrigeración
El E-LINE 22 kW puede refrigerarse con agua de superficie dulce o mediante un intercambiador de quilla. Use refrigeración por superficie en agua dulce limpia; en agua salada o contaminada se recomiendan dos intercambiadores de quilla.

• Sistema de refrigeración por quilla: EDKCSET
• Sistema de refrigeración en agua dulce: EDFWSET

Conjuntos de monitorización avanzados
Están disponibles conjuntos de monitorización digital opcionales y pantallas para mejorar el control y permitir maniobras y posicionamiento precisos.

Especificaciones técnicas

• SKU: ELINE220S
• Potencia de salida máxima: 22 kW (aprox. 30 CV)
• Potencia del motor: 20 kW (@1500 rpm)
• Velocidad máx. (RPM): 1600
• Par máx. (Nm): 130
• Tipo de motor: motor de imanes permanentes (PMAC)
• Tensión (V): 48 VDC (40 - 60 VDC)
• Corriente máxima de entrada: 580 A
• Consumo energético indicativo: 4 - 8 kWh @ 6 km/h (3,5 kt)
• Motor de combustión indicativo equivalente (CV): 30
• Longitud de barco indicada: Hasta 15 m (50 pies) o 20 toneladas
• Bus CAN: V-CAN
• Sistemas de refrigeración: Refrigerado por líquido
• Conexiones del sistema de refrigeración líquida: 12,7 mm (1/2”) (entrada y salida)
• Peso: 93 kg
• Longitud: 545 mm
• Altura: 371 mm
• Ancho: 540 mm
• RPM máximo eje en modo ECO: 1200 rpm
• RPM máximo eje en modo POWER: 1600 rpm
• Relación de transmisión: 1:1 transmisión eléctrica directa
• Acoplamiento (opcional): Combiflex 1225 / 1230 | Bullflex 0125 / 011
• Grado de protección motor: IP65 con membrana gore-tex y tapa IPx3
• Controles y avisos: Propulsión activa, modo POWER, temperatura, nivel de batería, consumo elevado, baja tensión, alarma de limitación
• Protección del circuito eléctrico: Fusible 500 Amperios (SLOW BLOW)
• Equipado con: Frenado electrónico activo, protección de batería y función Boosted Charge 24V > 48 VDC 120 A
