Gancho para buque GSH

de apertura rápidade remolcado

Descripción general

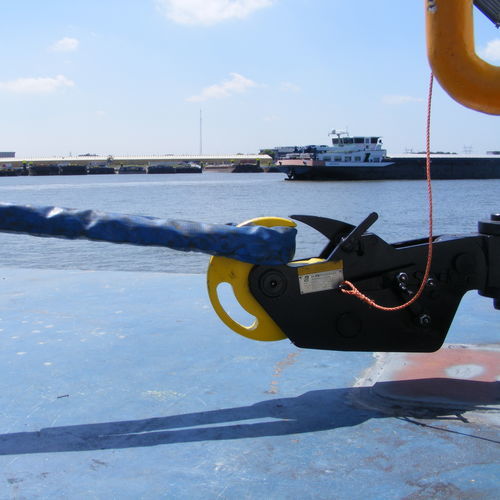

El gancho de remolque de liberación rápida tipo disco Straatman es un equipo montado en cubierta diseñado para asegurar una línea de remolque y permitir una liberación controlada y rápida mientras la línea permanece bajo tensión. Está pensado para operaciones de remolque en remolcadores, buques de apoyo, embarcaciones portuarias y de servicio, y reduce la manipulación manual en cubierta además de ofrecer capacidad de liberación bajo carga en emergencias.

Principales ventajas

• Liberación bajo carga: permite soltar la línea de remolque estando bajo tensión hasta la capacidad nominal del gancho para una respuesta de emergencia rápida.
• Reducción de la manipulación manual y mayor seguridad de la tripulación mediante liberación controlada desde una posición segura.
• Diseños probados de liberación bajo carga y soporte de servicio a largo plazo.

Tipos y funcionamiento

• Tipo GSH: gancho de remolque tipo disco de liberación rápida manual. Opera manualmente mediante palanca o cuerda; la fuerza necesaria para operar se mantiene por debajo de 33 libras (≈15 kg) incluso a plena CMT. Mecanismo de liberación integrado en dos pasos para reducir aperturas accidentales. Diseño de disco contrapesado para reducir la energía en la liberación y permitir un restablecimiento manual rápido y controlado. Disponibilidad típica de CMT: 15 a 100 toneladas.
• Tipo GMH: gancho combinado de atraque y remolque que proporciona ambas funciones. Suministrado con un retenedor de cuerda para permitir el cambio seguro y controlado entre atraque y remolque, manteniendo el control y la seguridad.

Configuración y opciones
Straatman configura los ganchos para ajustarse al diseño del buque y a las necesidades operativas. Las opciones disponibles incluyen:

• Absorbedor de impactos con muelle
• Geometrías de gancho personalizadas
• Liberación hidráulica o neumática local
• Liberación por control remoto
• Integración con sistemas de monitorización de carga
• Fundaciones, soportes o postes de remolque para instalación en cubierta

Ensayos y certificación
Straatman prueba cada gancho de liberación rápida internamente con equipos de ensayo hidráulicos calibrados (capacidad hasta 3.500 kN) para garantizar calidad constante y rendimiento verificable antes de la entrega. Los ganchos tipo disco se someten a pruebas de carga de rotura hasta el 200% de la CMT especificada; por ejemplo, el modelo GSH-100 se prueba al 150% de CMT según sus criterios de diseño. La función de liberación se verifica a CMT. Si se requiere, una sociedad de clasificación seleccionada por el cliente puede presenciar el proceso de pruebas.

Diseños especiales y soluciones por proyecto
Straatman apoya diseños específicos de proyecto, incluidas fundaciones integradas para soldadura directa a la cubierta y absorbedores hidráulicos desarrollados con socios para mejorar el control de cargas y simplificar la instalación.

Aplicaciones previstas

• Remolcadores, remolcadores de escolta, buques de apoyo offshore y embarcaciones de servicio portuario.
• Operaciones donde las cargas de remolque cambian rápidamente y se requiere liberación inmediata y controlada.

Especificaciones técnicas

• Tipo de producto: gancho de remolque de liberación rápida tipo disco
• Marca: Straatman
• Nombre comercial: Quick Release Towing Hook
• Modelos/tipos: GSH, GMH
• Disponibilidad CMT GSH: 15 a 100 toneladas (típico)
• Fuerza de operación (GSH): por debajo de 33 libras (≈15 kg) máximo
• Mecanismo de liberación: liberación integrada en dos pasos; liberación controlada mientras la línea permanece bajo tensión
• Rearmado: diseño de disco contrapesado para rearmado manual rápido y controlado
• Pruebas de carga: hasta 200% CMT (general); ejemplo GSH-100 probado al 150% CMT
• Capacidad de la bancada de ensayo: banco hidráulico calibrado hasta 3.500 kN
• Opciones: absorbedor de impactos con muelle, diseños personalizados, liberación hidráulica/neumática o remota, integración de monitorización de carga, fundaciones/soportes/postes de remolque
