Sistema de enlace seguro buque/muelle (GNL) SSL

Visión general
El Straatman SafeCom Ship-to-Shore Link (SSL) es una solución de comunicación y parada de emergencia crítica para operaciones de transferencia de GNL, petróleo y productos químicos. Permite el paro de emergencia simultáneo (ESD) de los sistemas del buque y de la costa activado por el SIS de cualquiera de las dos partes, proporcionando una interfaz estandarizada, auditada y controlada para las operaciones de transferencia.

Beneficios clave

• Operación sencilla: HMI intuitiva e interfaz unificada para sala de control
• Conformidad normativa: diseñado para cumplir ISO 28460, ISO 20519, SIGTTO, OCIMF y SGMF
• Alta disponibilidad: módulos redundantes y sistemas de respaldo para operación continua
• Diseño modular: configurable según requisitos del proyecto y tipos de enlace industriales

Opciones de producto
Configuraciones disponibles para terminales GNL, instalaciones conforme a OCIMF, paquetes de modernización/retrofit y kits de repuestos. Straatman suministra varios tamaños de armarios y ofrece servicios de stand-by/availability para proyectos que requieran alta disponibilidad.

Qué esperar del SafeCom SSL

• Control centralizado y supervisión clara: interfaz única de operador para todas las funciones críticas buque-costa
• Acciones seguras y trazables: ejecución controlada y registro de liberaciones y paradas
• Fiabilidad industrial: arquitectura basada en PLC y SCADA, apta para entornos marinos y de terminal exigentes
• Integración sencilla: interfaces para el control del terminal, monitorización de cargas de amarre y sistemas de supervisión
• Mantenibilidad a largo plazo: hardware y software estandarizados para soporte global y disponibilidad de repuestos

Compatibilidad SSL
El SafeCom SSL está construido conforme a las normas del sector y soporta los siguientes tipos de enlace:

• Enlace de fibra Furukawa de 6 pines
• Enlace eléctrico Pyle de 37 pines
• Toma de tierra Pyle de 4 pines
• Enlace eléctrico Miyaki de 6 pines
• Enlace eléctrico SIGTTO de 5 pines (modos proveedor y receptor)
• Enlace ADN de 2 pines
• Enlace neumático
• Enlace ITT Cannon

Configuración del proyecto

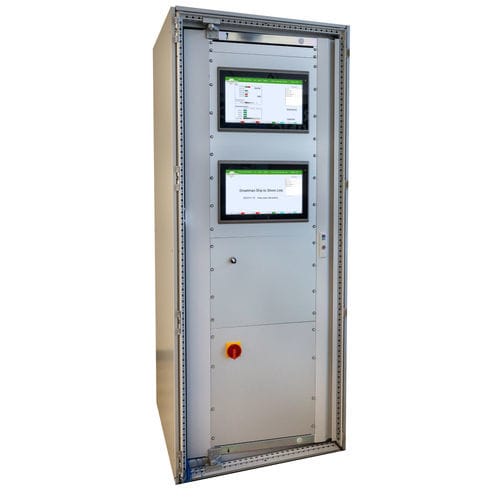

Los armarios típicos Straatman SSL integran dos sistemas independientes en un único recinto (buque y costa) con redundancia y módulos HMI separados. Inclusiones principales:

• Módulo HMI dedicado para el lado buque
• Módulo HMI dedicado para el lado costa
• Sistemas de respaldo y redundantes para ambos módulos

Componentes adicionales disponibles
Componentes opcionales suministrados según las necesidades del proyecto:

• Cajas de conexión
• Carretes portátiles
• Carretes de almacenamiento fijos
• Equipos de prueba y puesta en servicio
• PABX y teléfonos hotline

Por qué elegir SafeCom

• Redundancia incorporada para doble seguridad y alta disponibilidad
• Tecnología probada para rendimiento ESD fiable
• HMI orientada al usuario para operación clara en situaciones críticas
• Soporte global, registro de datos y opciones de mantenimiento
• Amplia compatibilidad conforme a normas marítimas y de terminal internacionales

Especificaciones técnicas

• Diseñado para operaciones de transferencia de GNL, petróleo y productos químicos con funcionalidad ESD crítica
• Conformidad: ISO 28460, ISO 20519, SIGTTO, OCIMF y SGMF
• Tipos de enlace soportados: Furukawa 6 pines (fibra), Pyle 37 pines (eléctrico), Pyle 4 pines (toma de tierra), Miyaki 6 pines (eléctrico), SIGTTO 5 pines (proveedor/receptor), ADN 2 pines, enlace neumático, ITT Cannon
• El armario integra dos sistemas SSL independientes (buque y costa) con redundancia
• Arquitectura industrial basada en PLC y SCADA
• Integración opcional con Mooring Load Monitoring y sistemas del terminal
• Modular y personalizable: cajas de conexión, carretes, equipos de prueba, PABX/ teléfonos hotline disponibles
