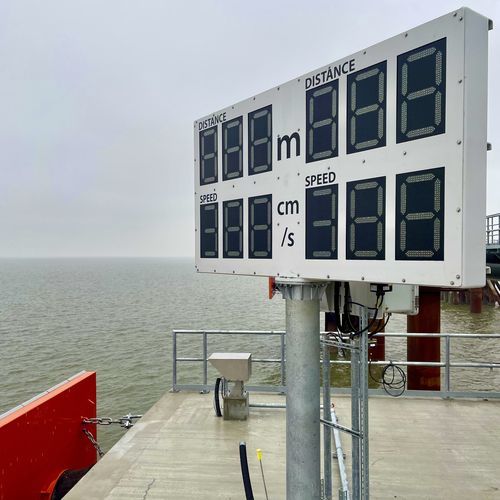

Sistema de amarre asistido para buque BAS

para terminal portuaria

Resumen
El Sistema de ayuda al atraque (BAS) Straatman es una solución en tierra que combina medición láser de distancia y tecnología de pantalla LED para apoyar atraques seguros y controlados en muelles y terminales. Proporciona datos visuales y numéricos claros en tiempo real para reducir la incertidumbre en la fase final del atraque.

Qué hace el sistema
El BAS monitoriza continuamente la aproximación del buque mediante sensores láser y muestra información procesada en tiempo real en pantallas LED en el muelle y en pantallas de control en sala. Permite la intervención inmediata del operador cuando cambian las condiciones de aproximación.

Cómo funciona
Los sensores láser realizan mediciones continuas de la distancia entre la obra viva del buque y el muelle. Los datos se procesan en tiempo real y se visualizan en pantallas LED y paneles PC/PLC. El sistema admite montaje de sensores sobre rieles y se puede integrar con el entorno de control del terminal.

Soporte operativo y opciones

• Comunicación inalámbrica a tablets para acceso remoto del operador
• Sistemas de buscapersonas/alertas locales en el muelle
• Integración con PLC/SCADA y sistemas de control del terminal
• Umbrales de alarma personalizables y registro de eventos operativos

Parámetros clave de medición

• Distancia entre buque y muelle (proa y popa)
• Velocidad de aproximación
• Posición de proa/popla
• Ángulo de aproximación del buque

Características de los láseres

• Láseres de alta precisión, sin mantenimiento (Clase 1)
• Rango de medición: 0–300 metros
• Precisión de medición: ±2 cm
• Opciones de montaje sobre rieles para alineación flexible
• Diseño robusto para operación continua en entornos marinos
• Opciones para instalación en zonas peligrosas (Zonas 1 y 2)

Configuración del sistema y opciones de pantalla

• Grandes pantallas LED visibles hasta 300 metros (durante el día)
• Sistemas de visualización controlados por PC o PLC y paneles para operadores
• Dimensiones ejemplo pantalla: 2500 × 1200 × 200 mm
• Tecnología LED para alta visibilidad diurna
• Configuraciones económicas para zonas clasificadas/peligrosas

Diseñado para operaciones en terminales y muelles

• Terminales de petróleo y gas
• Terminales químicos y de granel líquido
• Terminales de GNL
• Terminales de contenedores
• Muelles offshore y carga general

Especificaciones técnicas

• Nombre producto / serie: Berthing Aid System (BAS) — Straatman
• Tecnología de medición: medición continua de distancia láser
• Rango de medición: 0–300 m
• Precisión de medición: ±2 cm
• Instalación: opciones de montaje sobre rieles
• Opciones de pantalla: grandes pantallas LED (visibles hasta 300 m), sistemas controlados por PC/PLC
• Dimensiones pantalla ejemplo: 2500 × 1200 × 200 mm
• Entorno operativo: funcionamiento en todas las condiciones; opciones para Zonas 1 y 2
• Integraciones opcionales: comunicación inalámbrica (tablet), sistemas de pager, integración PLC/control del terminal
• Parámetros monitorizados: distancia, velocidad de aproximación, posición proa/popla, ángulo de aproximación
