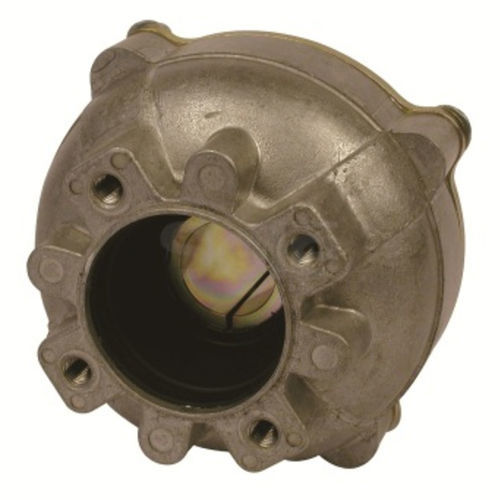

Acoplamiento mecánico flexible 400 series

para barcopara eje de transmisión

Esta conexión flexible resuelve el problema del alineado y centraje de la linea de ejes. Además tiene la ventaja de facilitar el montaje al admitir una tolerancia de 2º sobre la alineación y centrar el eje sobre platina del inversor. Selección del acoplamiento: 1- Verificación de dimensiones: 1.1. El acoplamiento DB debe ser = al inversor DB 1.2. El acoplamiento F2 debe ser = al inversor F2 2- Verificación de potencia admisible: 2.1 Potencia del acoplamiento > Potencia del motor 2.2 Potencia del acoplamiento = ((N/R)/100) x FC 2.3 N = rpm del motor 2.4 R = ratio del inversor 2.5 FC = verificar valor en la tabla del acoplamiento (FC = potencia cv x 100 rpm en eje).
