Pasacascos de acero inoxidable 316 SFTH3-0625-02

de nailonde material compuesto reforzado con fibra de vidrio

Nombre del producto
Pasamuros 90° serie SFTH3 (tapa en acero inoxidable 316)

Resumen
Diseñado para encaminar mangueras a 90° a través del casco o las partes altas, la serie SFTH3 ofrece una solución compacta para esquinas y espacios reducidos en embarcaciones y yates. Fabricado en nylon reforzado con fibra de vidrio y con tapa en acero inoxidable 316 para resistencia a la corrosión marina. Diseñado para una instalación y acceso de servicio sencillos.

Detalles del producto

• Tamaños disponibles: 5/8" , 3/4" , 1" , 1-1/8" , 1-1/4" , 1-1/2"
• Material: Nylon + fibra de vidrio (tapa en acero inoxidable 316)
• Color: negro (algunos modelos disponibles en blanco)

Características principales

• Tapa en acero inoxidable 316 apta para ambientes marinos
• Cuerpo de nylon reforzado con fibra para resistencia mecánica
• Pasaje a 90° compacto para instalaciones en espacios reducidos
• Componentes resistentes a la corrosión

Configuraciones estándar (dimensiones)
Model | Size (inch) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | d1 (mm) | Color
SFTH3-0625-02 | 5/8" | 16 | 48 | 73 | 32.8 | 52 | 64 | 24.5 | White
SFTH3-0750-02 | 3/4" | 19.4 | 48 | 73 | 32.8 | 52 | 64 | 24.5 | Black
SFTH3-1000-02 | 1" | 25.8 | 48 | 76 | 32.8 | 52 | 64 | 24.5 | White
SFTH3-1125-02 | 1-1/8" | 29 | 48 | 76 | 32.8 | 52 | 91 | 24.5 | Black
SFTH3-1250-02 | 1-1/4" | 32.2 | 60 | 76 | 41.6 | 55 | 95 | 32 | White
SFTH3-1500-02 | 1-1/2" | 38.5 | 60 | 88 | 41.6 | 55 | 96 | 32 | Black

Imágenes

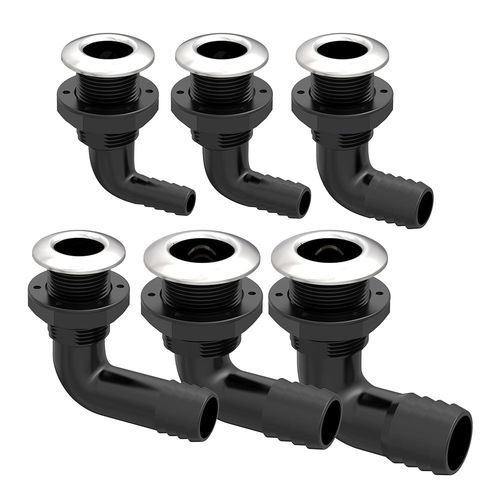

Vistas múltiples que muestran el acabado con tapa de acero inoxidable y la geometría del paso interior.

Especificaciones técnicas

• Nombre comercial: Pasamuros 90°
• Materiales: Nylon reforzado con fibra de vidrio; tapa en acero inoxidable 316
• Tamaños disponibles (inch): 5/8" , 3/4" , 1" , 1-1/8" , 1-1/4" , 1-1/2"
• Códigos de modelo y dimensiones clave: SFTH3-0625-02 (5/8", A=16mm, B=48mm, C=73mm, D=32.8mm, E=52mm, F=64mm, d1=24.5mm), SFTH3-0750-02 (3/4", A=19.4mm...), SFTH3-1000-02 (1", A=25.8mm...), SFTH3-1125-02 (1-1/8", A=29mm...), SFTH3-1250-02 (1-1/4", A=32.2mm...), SFTH3-1500-02 (1-1/2", A=38.5mm...)
