Equipo estándar
- Tambor de aluminio en dos partes, cónico, dimensiones D=900/240, B=332/80 mm,
- Dientes (para evitar el deslizamiento de la red) integrados en el tambor, 3+3 piezas
- Las mitades de la estructura del cabrestante (izquierda y derecha)
- Eje (estático) D = 90 mm, longitud 490 mm
- Cojinetes de tambor con sellos de aceite
- Grupo de accionamiento: hidromotor orbital, dos engranajes sin carcasa
- Yugo abierto
Equipo adicional
- Bomba hidráulica Gr 3 con conexiones de tubería
- Depósito de aceite hidráulico (INOX) con equipamiento (respiradero de llenado, filtro de retorno, indicador de nivel de vista, salida de aceite con válvula),
- Distribuidor de funcionamiento con válvula de alivio
- Mangueras hidráulicas con conexiones de longitud L = ___ m
- Filtro de aceite con conexiones
Descripción

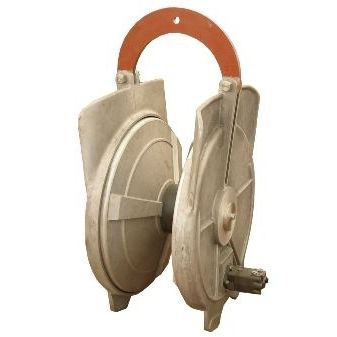

Puretic está diseñado para levantar (sacar, recoger) redes de pesca, redes de cerco o redes de pesca de atún.
Datos técnicos:
- par de torsión en el tambor M=7 kNm
- número de revoluciones del tambor n=23 rpm
- fuerza de tracción (en el diámetro medio) Fmid=40 kN
- fuerza de tracción (en el diámetro mínimo) Fmax=50 kN
- diámetro mínimo del tambor Dmin=240 mm
- diámetro del tambor central Dmid=350 mm
- diámetro máximo del tambor Dmax=900 mm
- velocidad de bobinado (promedio) v=25 m/min
- relación de transmisión i=8,64:1
- par de torsión en la hidro-bomba M=170 Nm
- potencia del motor de tracción P=22 kW
- peso G=180 kg
- material AlMg5
Información
A petición del cliente, se pueden hacer cambios si es técnicamente posible.
SCAM marine da una garantía de 1 año para sus bloques Puretic a partir de la fecha de entrega.
---
