Equipo estándar

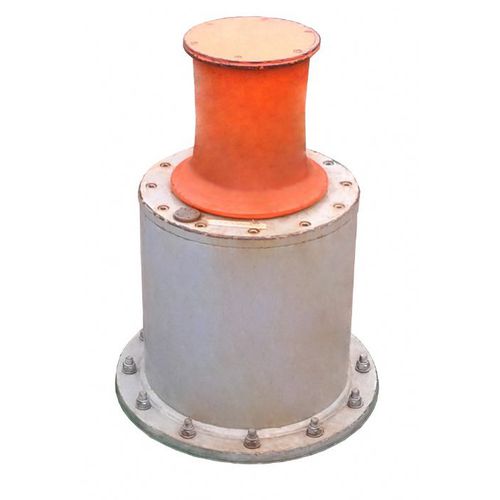

El cabrestante está compuesto por:
- tambor de urdimbre de acero, aluminio o bronce, con un diámetro de 200 mm y una longitud de 270 mm
- caja de cambios planetaria
- INOX o sótano de acero, o cúpula
- grupo de accionamiento: electro-motor o hidromotor
Equipo adicional
Para el accionamiento eléctrico:
- caja de arranque eléctrico
Para el accionamiento hidráulico:- distribuidor de funcionamiento
- bomba hidráulica
- acoplamiento mecánico o electromagnético
- tanque de aceite hidráulico, completo con respiradero de llenado, filtro de retorno, indicador de nivel de vista y salida de aceite con válvula de bola
- mangueras hidráulicas y armadura
Descripción
El cabrestante está diseñado para combar la cuerda.
Datos técnicos:
VPV2-K1H-p VPV4-K1H-p VPV6-K1H-p
- par de tambor M = 2 a 6 kNm
- revolución de la velocidad del tambor n = 24 a 17,5 rpm
- fuerza de tracción (1. capa) F = 19 a 50 kN
- diámetro del tambor D = 200 mm
- diámetro de la corona del tambor Dm = 290 mm
- ancho del tambor, máx. B = 270 mm
- velocidad de arrastre (1. capa) v1 = 17 a 13 m/min
- relación de la caja de cambios i = 45 a 64 : 1
- desplazamiento del hidromotor q = 20 a 40 cm3/rev
- presión de trabajo p = 160 bar
- flujo de aceite Q = 22 a 46 l/min
- peso del cabrestante G = 150 a 190 kg
- material (tambor/marco) aleación de AL/INOX
Información
- A petición del cliente, se pueden hacer cambios si es técnicamente factible
- SCAM marine da una garantía de 1 año para sus productos a partir de la fecha de entrega.
---
