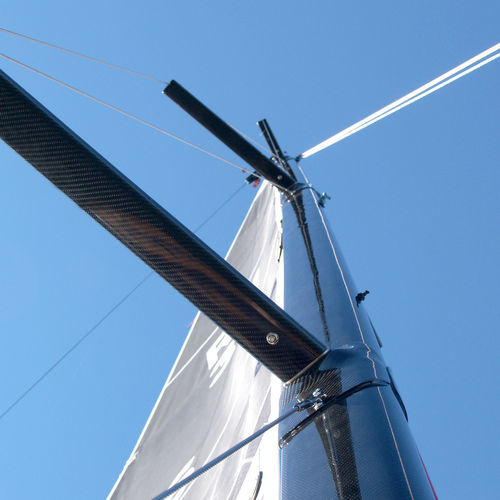

Mástil de velero

de carbonode acero inoxidablede aluminio

Resumen
CUL-Masten diseña y fabrica mástiles laminados de carbono para yates y veleros, dirigidos a navegantes de recreo y regatistas. Los mástiles se ingenian y producen en Alemania con enfoque en la distribución de masas, la rigidez longitudinal y la transmisión de cargas. La mayoría de herrajes y mangas están disponibles en carbono o acero inoxidable según la aplicación.

Estructura del laminado
La producción permite programas de laminado a medida. La orientación de las fibras se adapta al perfil del mástil y a los casos de carga; es posible combinar distintos tipos de fibra. Se utiliza resina epoxi de grado aeronáutico con endurecedor certificado por GL (resistencia térmica > 100°C). El espesor de pared se reduce de la base a la parte superior y los refuerzos se concentran hasta la botavara principal para gestionar las cargas máximas, reduciendo el centro de gravedad y mejorando el rendimiento de navegación.

Ranura de mástil, carril, deslizador...
La ranura de mástil está moldeada de forma integral en el perfil para ahorrar peso y aumentar la resistencia longitudinal, creando una base interna en V que actúa como viga reforzada.

• integrada directamente en el perfil de carbono
• hasta un 20 % más de resistencia longitudinal frente a carril externo
• menor peso frente a sistemas de carril externos
• sistema de mayor intercambiable en todo momento
• un sistema — múltiples opciones

Base de mástil

• variantes de base múltiples disponibles
• materiales: carbono, acero inoxidable o aluminio
• opciones sobre cubierta o montadas en quilla
• sujeción para viradores de drizas y pasos de cubierta
• posibilidades hidráulicas
• personalización según requisitos del cliente

Fitting de niederholer (hale-bas)

• manga completamente en carbono
• pegada en toda la superficie para transmisión óptima de fuerzas
• zona de perno reforzada para evitar deformaciones
• perno y alojamiento en acero inoxidable

Fitting de la botavara

• manga completamente en carbono
• pegada en superficie para óptima transmisión de fuerzas
• zona de perno reforzada para evitar el balanceo
• perno inoxidable con grillete para el pescante de mayor y ojales para el sistema de rizos
• gancho o cierre opcional
• ajuste individual posible

Salidas de drizas

• completamente bordeadas para evitar la fricción entre drizas y fibra de carbono
• mangas en acero inoxidable donde esté especificado

Fitting para tangón

• acero inoxidable de alta resistencia
• adaptado al perfil del mástil
• posible con carril para ajuste

Fitting de obenques (spreaders)

• refuerzo completo en carbono
• pegado por toda la superficie para transmisión de esfuerzos
• spreaders fáciles de desmontar (ej. para invernaje)
• bases de spreaders en acero inoxidable
• reforzado para la fijación terminal de los obenques

Spreaders

• spreaders en carbono a partir de perfiles aerodinámicos
• en diferentes tamaños según el perfil del mástil y la aplicación
• fáciles de desmontar
• fijación firme y segura
• grosor del material y ángulo de fibra adaptados a la carga

Refuerzo del estay

• refuerzo integral en carbono para la toma de obenques, cajas de poleas y fitting de estay
• suspensión de obenques y backstays mediante terminales o pernos
• guía de driza de foque para sistemas de enrollado disponible
• caja de poleas separada para unidades de enrollado posible

Fitting de estay

• introducción de carga optimizada
• disponible con hasta 3 poleas de caída
• caja de poleas desmontable para mantenimiento
• combinable con jumper o diamond según aparejo

Cajas de poleas

• en carbono o acero inoxidable
• configuraciones de 1, 2 o 3 poleas
• poleas de funcionamiento suave y resistentes
• fácil desmontaje para mantenimiento

Tope afilado

• afilado de la parte superior disponible a petición
• menor resistencia aerodinámica
• diseño atractivo
• peso reducido en la parte superior

Fitting de cabeza

• totalmente en fibra de carbono
• fácil desmontaje mediante fijaciones especiales
• mantenimiento sencillo de drizas y poleas
• variantes según requisitos del cliente
• configuraciones de drizas para mayor y velas especiales
• opción de reducción para driza
• soporte opcional para instrumentos y luz de tope
• transmisión de carga optimizada y amplia salida de backstay
• posibilidad de acoplamiento de backstay whip o doble disposición back-to-back

Tamaños de perfil (tabla)
Tamaño de perfil | Dimensiones | Peso | Ixx | Iyy
104er Profile | 104 x 67 mm | 1,0 kg/m | 39 cm⁴ | 85 cm⁴
105er Profile | 106 x 67 mm | 1,2 kg/m | 40 cm⁴ | 100 cm⁴
106er Profile | 106 x 69 mm | 1,4 kg/m | 57 cm⁴ | 117 cm⁴
110er Profile | 110 x 70 mm | 1,1 kg/m | 47 cm⁴ | 104 cm⁴
111er Profile | 112 x 71 mm | 1,4 kg/m | 58 cm⁴ | 131 cm⁴
112er Profile | 112 x 72 mm | 1,5 kg/m | 68 cm⁴ | 141 cm⁴
117er Profile | 117 x 78 mm | 1,2 kg/m | 62 cm⁴ | 132 cm⁴
118er Profile | 118 x 79 mm | 1,5 kg/m | 76 cm⁴ | 157 cm⁴
120er Profile | 120 x 79 mm | 1,7 kg/m | 78 cm⁴ | 191 cm⁴
140er Profile | 140 x 88 mm | 1,7 kg/m | 130 cm⁴ | 312 cm⁴
141er Profile | 142 x 88 mm | 2,0 kg/m | 132 cm⁴ | 366 cm⁴
142er Profile | 142 x 90 mm | 2,4 kg/m | 176 cm⁴ | 426 cm⁴
168er Profile | 168 x 108 mm | 2,1 kg/m | 226 cm⁴ | 603 cm⁴
170er Profile | 170 x 109 mm | 2,5 kg/m | 266 cm⁴ | 738 cm⁴
172er Profile | 172 x 111 mm | 3,1 kg/m | 348 cm⁴ | 895 cm⁴
197er Profile | 197 x 110 mm | 3,0 kg/m | 370 cm⁴ | 1069 cm⁴
199er Profile | 199 x 110 mm | 3,2 kg/m | 375 cm⁴ | 1220 cm⁴
200er Profile | 200 x 112 mm | 3,7 kg/m | 475 cm⁴ | 1429 cm⁴
218er Profile | 218 x 113 mm | 3,3 kg/m | 421 cm⁴ | 1354 cm⁴
220er Profile | 220 x 115 mm | 4,1 kg/m | 536 cm⁴ | 1684 cm⁴
222er Profile | 222 x 115 mm | 4,4 kg/m | 550 cm⁴ | 1944 cm⁴

Especificaciones técnicas

• Producto: mástil de carbono (diseñado y fabricado en Alemania por CUL-Masten)
• Material: laminado de fibra de carbono con resina epoxi de calidad aeronáutica y endurecedor certificado GL (resistencia térmica > 100°C)
• Diseño de laminado individual y orientación de fibras adaptada al perfil; posibilidad de combinar fibras
• Ranura integrada moldeada en el perfil para ahorro de peso y mayor resistencia longitudinal
• Refuerzos desde la base hasta la botavara principal; espesor de pared escalonado para bajar el centro de gravedad
• Opciones de pie de mástil: carbono, acero inoxidable o aluminio; montaje en cubierta o quilla; soluciones hidráulicas y a medida
• Accesorios: mangas completas en carbono para hale-bas y botavara; pernos y alojamientos en inox según especificación
• Opciones: cajas de poleas (carbono/inox), fittings de estay (hasta 3 poleas) y spreaders desmontables
• Tamaños de perfil disponibles para embarcaciones hasta aprox. 45 pies (ver tabla)
• Variantes de cabeza con disposiciones de drizas y soporte de instrumentos/luces opcional
