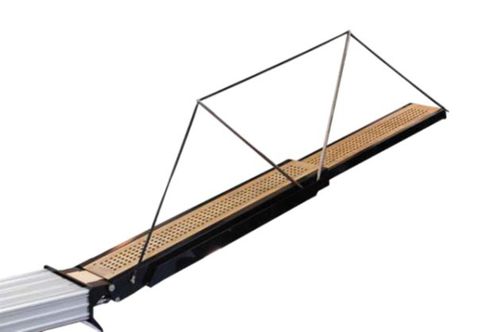

Pasarela de yate Swim 270

telescópicaabatiblehidráulica

Resumen
Las Swim 270 y Swim 350 son pasarelas retráctiles diseñadas para su instalación en yates de tamaño medio y grande. Estos modelos muestran la experiencia de Compass Marine en diseño a medida y fabricación de sistemas de acceso marinos.

Movimiento y dimensiones
Las pasarelas Swim constan de dos secciones telescópicas.

• Longitud total (totalmente extendida): 270 cm o 350 cm
• Ancho máximo: 50 cm
• Ancho mínimo en la punta: 45 cm
• Recorrido vertical: ±10°

El sistema de movimiento es electrohidráulico, gestionado por un PLC programable. Funcionamiento estándar mediante panel de control fijo o mando a distancia. Interruptores de límite integrados garantizan operación y almacenamiento seguros.

Estructura y materiales
La estructura portante es totalmente en acero inoxidable AISI 316; la superficie de paso es en listones de teca, con opciones de material disponibles bajo pedido. Todos los componentes mecánicos críticos (pasadores, tornillos, pistones) están fabricados en AISI 316. La barandilla abatible se repliega automáticamente durante el estiba. Capacidad de carga de diseño: hasta 150 kg en plena extensión.

Opciones de personalización
Las pasarelas Swim pueden adaptarse a los requisitos del proyecto:

• Longitud y ancho personalizados
• Barandilla opcional
• Selección de acabados
• Materiales alternativos para la superficie de paso
• Iluminación LED integrada a lo largo de la pasarela
• Grabados personalizados, logotipos o motivos decorativos

Especificaciones técnicas

• Serie de modelos: serie Swim
• Longitudes nominales disponibles: 270 cm, 350 cm (totalmente extendida)
• Ancho máximo: 50 cm
• Ancho mínimo en la punta: 45 cm
• Recorrido vertical: ±10°
• Número de secciones telescópicas: 2
• Sistema de movimiento: Electrohidráulico
• Unidad de control: PLC programable, software personalizable
• Interfaces de control: Panel fijo (estándar) y mando a distancia (estándar)
• Seguridad: Interruptores de límite integrados
• Material de la estructura portante: Acero inoxidable AISI 316
• Superficie de paso: Listones de teca (personalizable)
• Componentes mecánicos críticos (pasadores, tornillos, pistones): AISI 316
• Barandilla abatible: Se repliega automáticamente durante el estiba
• Capacidad de carga de diseño: Hasta 150 kg en plena extensión
• Personalización: longitud/ancho, opciones de barandilla, acabados, materiales de superficie de paso, iluminación LED integrada, grabados/logotipos/motivos personalizados
