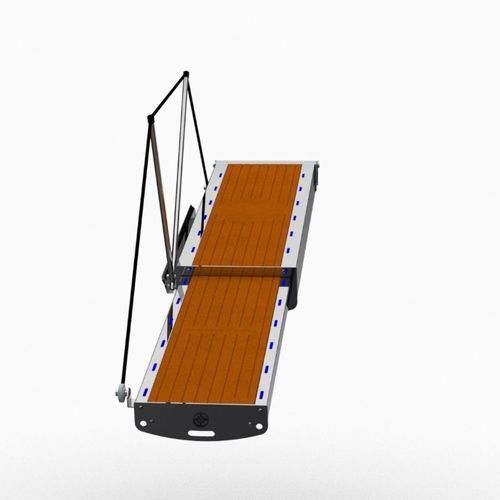

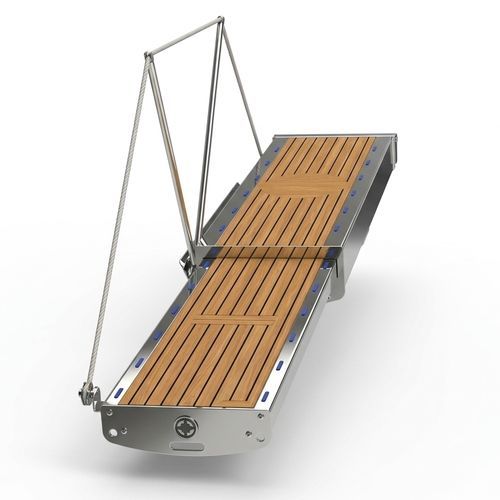

Pasarela para barco Jump 240

para yatetelescópicahidráulica

Resumen Jump 240 es una pasarela hidráulica deslizante de dos sectores diseñada para embarcaciones medianas y pequeñas. Puede soportar un auxiliar (tender) con motor e incorpora una función de aproximación al muelle para facilitar el embarque y desembarque. La barandilla opcional de dos brazos se abre y cierra automáticamente con la superficie deslizante y se guarda en un contenedor lateral dedicado.

Características de construcción La estructura portante está fabricada en acero inoxidable AISI 316. Las plataformas son de composite EASY TEAK (fabricadas por Compass Marine) y pueden personalizarse bajo pedido. Los puntos mecánicos críticos están asegurados con pasadores y tornillos en AISI 316 producidos internamente. Los topes de cuerda de la barandilla son de aluminio para facilitar el reemplazo o el reajuste. Los pistones y las conexiones de tubería son completamente de acero inoxidable AISI 316. La pasarela es completamente desmontable mediante tornillos para simplificar el mantenimiento; las piezas de repuesto se suministran de forma individual.

Unidad hidráulica La unidad de potencia hidráulica incluye un motor de 500 vatios con bobina de accionamiento, una válvula de seguridad con ajuste de presión, una llave de paso de aceite para ajustar la velocidad de elevación y cuatro electroválvulas.

Unidad de control eléctrico La unidad de control eléctrico está diseñada para fijación en sentina y está alojada en una caja con protección IP77. Contiene la sección completa de accionamiento eléctrico y el receptor de control radio de 4 canales incluido en el kit. El cableado hacia la unidad de control viene preconectado para simplificar las conexiones eléctricas. Se suministran de serie un transmisor radio y un teclado de control con opción de joystick o botones en acero inoxidable.

Especificaciones técnicas

• Modelo: Jump 240
• Estructura: acero inoxidable AISI 316
• Plataformas: composite EASY TEAK (personalizable)
• Motor hidráulico: 500 vatios
• Controles hidráulicos: válvula de seguridad, ajuste de presión, llave de flujo, 4 electroválvulas
• Unidad de control eléctrico: caja con protección IP77, incluye receptor radio 4 canales y conexiones pre-cableadas
• Control: transmisor radio y teclado de control (joystick o botones en acero inoxidable)
• Carga máxima garantizada a plena extensión: 300 Kg
• Peso total del producto (incl. pistones): 90 Kg
• Carrera de la mesa deslizante: 980 mm máx.
• Pistones y fijaciones críticas: acero inoxidable AISI 316
• Barandilla: apertura/cierre automático de dos brazos y almacenaje

Personalización

• Medidas de longitud y anchura
• Presencia de barandilla D / I / AMBAS
• Acabados
• Material del entarimado
• Iluminación a lo largo del pasillo
• Rótulos y dibujos personalizados bajo pedido
