Pasarela portuaria Skywalk 850

para puerto deportivopara yatepara pantalán

Descripción

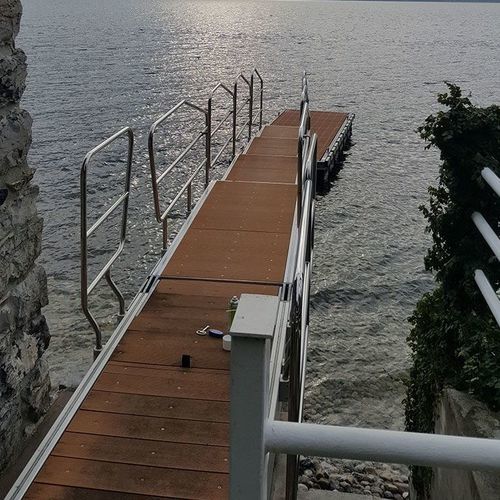

Skywalk 850 es una pasarela de gran tamaño diseñada como estructura portuaria o de marina para conectar muelles, pantalanes flotantes o proporcionar acceso de embarque en grandes yates. La parte fija se puede modificar para su instalación en yates permitiendo que la unidad se guarde en un garaje dedicado.

Movimientos y dimensiones
Skywalk 850 consta de cinco sectores: tres sectores extractables en extensión, un sector que contiene las partes extraíbles y que gira +90° hacia arriba y -20° hacia abajo, y un apoyo fijo. Longitud máxima extendida: 850 cm. Ancho máximo: 90 cm. Ancho mínimo en la punta: 60 cm. Un sensor ultrasónico en la punta evita colisiones durante las maniobras. El posicionamiento se controla con finales de carrera y el accionamiento electrohidráulico es gestionado por un microprocesador electrónico programable; el software de control puede adaptarse a los requisitos del proyecto. El movimiento se opera mediante un panel de control con joystick y por el radiocontrol suministrado.

Estructura
La estructura portante combina una parte interna de acero acoplada mecánicamente a una parte externa de aluminio para equilibrar peso y resistencia, cumpliendo los requisitos técnicos y de diseño. Los frentes de los sectores móviles son en acero inoxidable AISI 316 para resistencia marina a la corrosión.

Superficie de rodadura

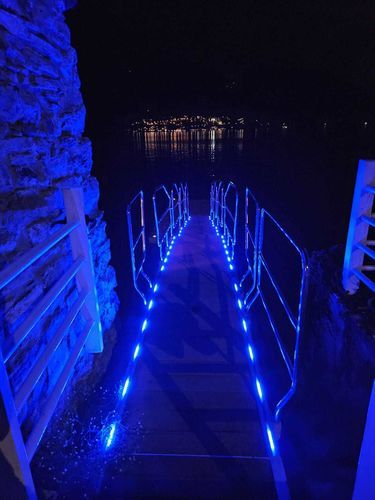

La superficie de paso se realiza con lamas de material compuesto en nido de abeja para garantizar resistencia a los agentes atmosféricos, bajo peso y mantenimiento reducido. Las lamas se fijan sobre plataformas de aleación de aluminio tratada, desmontables por secciones para permitir el acceso a los mecanismos internos para mantenimiento o reparación. La pasarela se ilumina lateralmente con LED azules. Se instalan pasamanos de acero inoxidable con movimiento de cierre automático en ambos lados; para instalaciones en yates existe una alternativa con pasamanos abatible (poste, varilla y barrote superior) para reducir el volumen de estiba.

Características adicionales

• Sensor ultrasónico anti-colisión en la punta
• Sensores de fin de carrera para control de posición
• Accionamiento electrohidráulico gestionado por microprocesador electrónico programable
• Control mediante panel con joystick y radiocontrol suministrado
• Iluminación lateral LED azul
• Secciones de plataforma en aleación de aluminio desmontables para acceso de mantenimiento

Especificaciones técnicas

• Modelo: Skywalk 850
• Longitud máxima total (totalmente extendida): 850 cm
• Ancho máximo: 90 cm
• Ancho mínimo en la punta: 60 cm
• Número de sectores: 5 (3 sectores extractables, 1 sector contenedor giratorio +90° / -20°, 1 soporte fijo)
• Sensor en la punta: sensor ultrasónico anti-colisión
• Sensores: sensores de fin de carrera
• Accionamiento: accionamiento electrohidráulico controlado por microprocesador electrónico programable
• Controles: panel con joystick y radiocontrol suministrado
• Estructura interna: elemento interno de acero acoplado mecánicamente a elemento externo de aluminio
• Frentes de los sectores móviles: acero inoxidable AISI 316
• Superficie de paso: lamas compuestas en nido de abeja sobre plataformas de aleación de aluminio tratadas (desmontables por secciones)
• Iluminación: iluminación LED azul a ambos lados
• Pasamanos: pasamanos de acero inoxidable con cierre automático; alternativa abatible para yates (poste, varilla, barrote superior)
