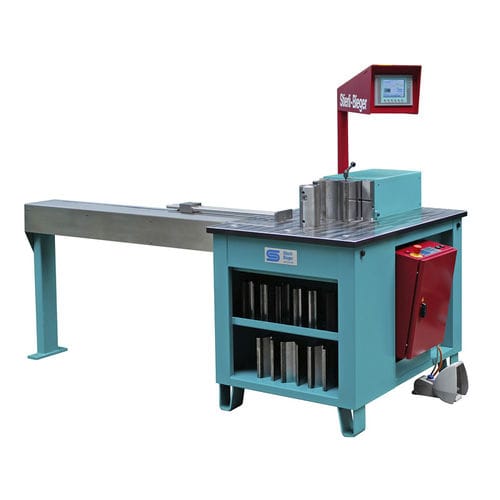

Curvadora para astillero naval 420 CNC

hidráulicade perfilesde tubos

El CNC 420 de Stierli-Bieger es un sistema muy eficiente que está equipado con una moderna pantalla táctil en color y un control de 2 ejes. El operario puede programar el sistema muy fácilmente. Los ángulos de plegado necesarios se pueden programar y ajustar después del primer ángulo. se pueden guardar 200 programas. Se pueden intercambiar otros programas a través de una interfaz. El ajuste de la carrera puede ajustarse en el programa en cualquier momento en pasos de +/- 0,1° para compensar las tolerancias relacionadas con el material. Se maneja con el interruptor de pedal o con el cable de control manual especial, con el que se puede accionar el modo de avance lento, el modo automático y la función de enderezado. El portaherramientas de 200 mm y el robusto pasador de 80 mm de diámetro permiten un uso versátil y un fácil montaje de herramientas sencillas. El soporte central del pasador de plegado está reforzado por un casquillo de acero endurecido. Otros tres orificios sirven para los pasadores de las herramientas de curvar o enderezar tubos. Las herramientas equipadas con el soporte de cambio rápido se utilizan para doblar. La placa de trabajo de gran tamaño garantiza el posicionamiento eficaz de piezas curvadas muy grandes. El cilindro guiado especial lubricado con aceite no requiere mantenimiento ni guía abierta La máquina puede transportarse fácilmente dentro de la fábrica con una grúa o transpaleta. Dos bandejas de herramientas permiten almacenarlas de forma organizada para tenerlas siempre a mano. Potencia de trabajo - 42 to / 420 kN Altura de las herramientas - 200 mm / 7,87" (pulgadas) Capacidad de plegado plano - 200 / 20 mm Capacidad de enderezado - HEA 180 Doblado de tubos - 3/8" - 1 ½" Barra redonda - ø 35 mm Control - Control CNC Memoria de programa - 200 Precisión de medición - +/- 0,1 mm Carrera del cilindro - 200 mm Curva en U más pequeña con punzón de sección estrecha - 65 mm (oder kleiner z.B 50mm)
