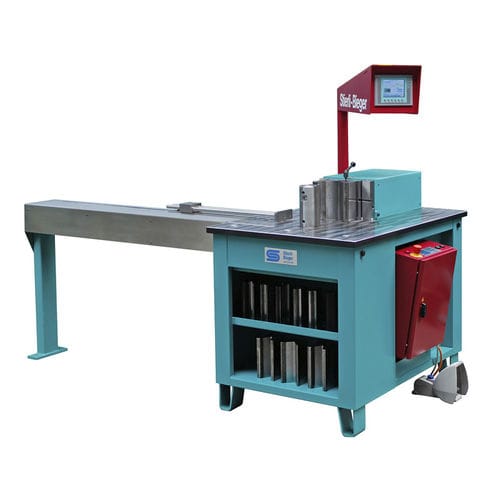

Curvadora para astillero naval 220 CNC

hidráulicade perfilesde tubos

El CNC 220 de Stierli-Bieger es un sistema muy eficiente que está equipado con una moderna pantalla táctil en color y un control de 2 ejes. El operador puede programar el sistema muy fácilmente. Los ángulos de plegado necesarios pueden programarse y ajustarse después del primer ángulo. se pueden guardar 200 programas. Se pueden cambiar otros programas a través de una interfaz. La configuración de la carrera puede ajustarse en el programa en cualquier momento en pasos de +/- 0,1° para compensar las tolerancias relacionadas con el material. Se maneja con el interruptor de pie o con el cable de control manual especial, con el que se puede accionar el modo de desplazamiento, el modo automático y la función de enderezamiento. El portaherramientas de 130 mm y los resistentes pasadores de 60 mm de diámetro permiten un uso versátil y un cómodo montaje de las herramientas más sencillas. El soporte central de las clavijas de doblado está reforzado por un casquillo de acero endurecido. Otros tres orificios sirven para las clavijas de las herramientas de curvar o enderezar tubos. Las herramientas equipadas con el soporte de cambio rápido se utilizan para doblar. La placa de trabajo, de gran tamaño, garantiza un posicionamiento eficaz de las piezas curvadas de gran tamaño. El cilindro guiado especial lubricado con aceite no requiere mantenimiento ni guía abierta La máquina puede transportarse fácilmente dentro de la fábrica con una grúa o una transpaleta. Dos bandejas de herramientas permiten almacenarlas de forma organizada para tenerlas siempre a mano. Potencia de trabajo - 22 a / 220 kN Altura de las herramientas - 130 mm / 4.72" (pulgadas) Capacidad de plegado en plano - 130 x 16 mm Capacidad de enderezado - HEB 100 Doblado de tubos - 3/8" - 1 ½" Barra redonda - ø 35 mm Control - Control CNC Memoria de programas - 200 Precisión de medición - +/- 0,1 mm Carrera del cilindro - 200 mm Curva en U más pequeña con punzón de sección estrecha - 45 mm Velocidad del cilindro - 0,60 m/min
