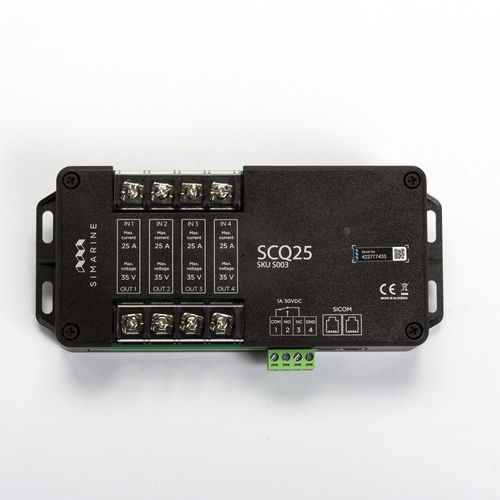

Módulo de control de relés para buque SCQ series

Una auténtica innovación en el mercado Los módulos de derivación de bajo amperaje Quadro están aquí para la supervisión de aparatos. Con ellos puede supervisar el flujo de corriente de los 4 aparatos individuales. El SCQ25 permite una corriente continua máxima de 25 amperios por canal y el SCQ50 permite una corriente continua máxima de 50 amperios por canal. Si necesita más de 25 amperios por canal, puede conectar el aparato en paralelo a través de dos canales y configurar este ajuste en PICO para supervisar estos dos canales como un único dispositivo, duplicando así el límite de corriente continua (2×25 = 50A). ¿Y el módulo SCQ25T? Se trata de una innovadora combinación de los módulos SCQ25 y ST107 de nivel de depósito y tensión. Combina las funcionalidades de ambos módulos. Posibilidades de conexión: - 4 aparatos (consumidores y/o generadores) - 1 relé de señal de alarma El límite de tensión del relé de señal de alarma es de 60 V y el límite de intensidad es de 1 A. Puede cablear las derivaciones tanto en el lado BAJO (-) como en el ALTO (+), a menos que la tensión del sistema supere los 35V. En este caso, es obligatorio cablear la derivación al lado BAJO (-). También puede mezclar el cableado de los shunts, conectando unos al lado positivo y otros al negativo, o incluso al mismo módulo. Conveniente para el cableado en el reequipamiento de embarcaciones y autocaravanas existentes. Se pueden conectar varios derivadores en cadena o a otros módulos de expansión.
