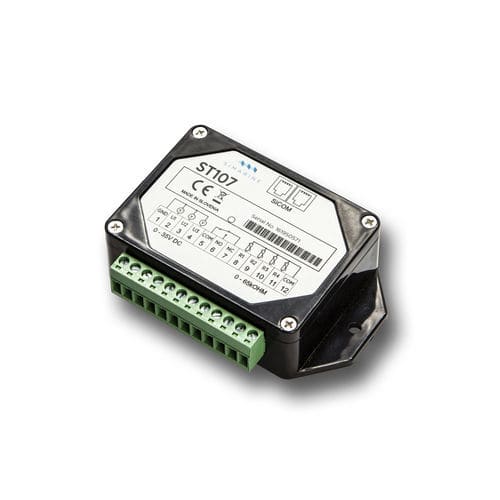

El módulo digital para depósitos ST107 es un módulo muy versátil. Su función principal es medir los niveles de agua, combustible u otros líquidos (supervisión de depósitos), pero también puede utilizarse para medir la tensión o la temperatura.
El ST107 aporta al sistema 4 entradas de resistencia y 3 de tensión. Con ellas, puede monitorizar:
- entradas de resistencia: sensores analógicos de nivel de depósito de tipo resistencia o temperaturas
- entradas de tensión: baterías de sólo tensión (cualquier tipo de batería excepto litio), sensores de nivel de depósito analógicos de tipo tensión y sensores de usuario personalizados
Las entradas de resistencia requieren sensores que oscilen entre 0 ohmios y 65.000 ohmios, y las entradas de tensión sensores que oscilen entre 0 V y 75 V. Puede conectar cualquier sensor de nivel de depósito que funcione en este rango o cualquier otro intermedio.
Los sensores de temperatura compatibles son:
- NTC 10k, con el que nuestro sistema puede medir temperaturas de hasta -13°C
- NTC 5k, con el que nuestro sistema puede medir temperaturas de hasta -20°C
- NTC 1k, con la que nuestro sistema puede medir temperaturas de hasta -40°C
Una de las características especiales de este módulo es un relé de señal de alarma integrado y programable, que puede configurar para que emita una señal de 1 amperio si se activa una alarma.
Puede conectar los shunts al lado BAJO (-) o ALTO (+), a menos que la tensión del sistema supere los 35V. En este caso, es obligatorio cablear la derivación al lado BAJO (-).
También puede mezclar el cableado de los shunts, conectando unos al lado positivo y otros al negativo, o incluso al mismo módulo.
Conveniente para el cableado en el reequipamiento de embarcaciones y autocaravanas existentes.
Se pueden conectar varios derivadores en cadena o a otros módulos de expansión.
---
