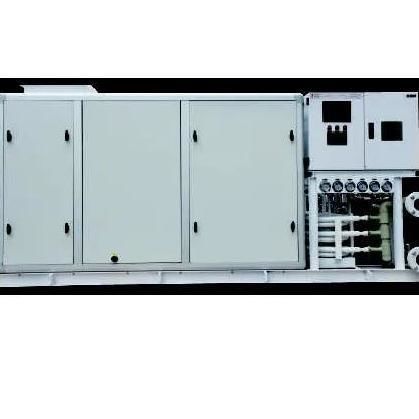

Unidad de tratamiento de aire OA-ZK Series

marinapara buque

La serie OA-ZK es una unidad de tratamiento de aire unitaria refrigerada por agua de mar, diseñada para grandes camarotes marinos y aplicaciones comerciales, que integra filtración, refrigeración, calefacción opcional y humidificación. La unidad puede suministrar calefacción cuando la temperatura del agua de mar supera los 3°C y admite mezcla de aire exterior/retorno mediante compuertas regulables.

Principio:

• La unidad OA-ZKH incluye compresor, condensador, válvula de expansión y evaporador dimensionados para intercambio térmico con agua de mar.
• El agua de mar enfría el intercambiador para proporcionar refrigeración y deshumidificación del aire en recirculación.
• Cuando la temperatura del agua de mar es superior a 3°C, el sistema puede operar en modo calefacción mediante el circuito de bomba de calor.
• Las tomas de aire exterior y retorno con compuertas permiten regular con precisión el mezclado y las tasas de ventilación.

Características:

• Estructura integrada de montaje en suelo para facilitar la instalación a bordo o en compartimentos de gran volumen.
• Filtro primario en marco para reemplazo y mantenimiento sencillo.
• Válvula solenoide de refrigerante y válvula de expansión termostática integradas para control fiable del refrigerante.
• Ventilador de velocidad variable con variador (VFD) para ajustar el caudal y la presión estática de salida según la resistencia de los conductos.
• Distribución centralizada de impulsión y retorno que permite funcionamiento con 100% de aire exterior en períodos de transición.
• Tratamiento de aire: filtración de polvo, refrigeración, calefacción opcional y humidificación opcional.

Submodelos relacionados y parámetros:

• OA-25ZKH — Btu/h: <96000 — Alimentación: AC380V/50Hz/3Ph — Potencia de entrada refrigeración: -- — Potencia de entrada calefacción: --
• OA-35ZKH — Btu/h: 96000-720000 — Alimentación: AC380V/50Hz/3Ph — Potencia de entrada refrigeración: -- — Potencia de entrada calefacción: --
• OA-50ZKH — Btu/h: 96000-720000 — Alimentación: AC380V/50Hz/3Ph — Potencia de entrada refrigeración: -- — Potencia de entrada calefacción: --
• OA-70ZKH — Btu/h: 96000-720000 — Alimentación: AC380V/50Hz/3Ph — Potencia de entrada refrigeración: -- — Potencia de entrada calefacción: --
• OA-105ZKH — Btu/h: 96000-720000 ("105" indica aprox. 105 kW de capacidad) — Alimentación: AC380V/50Hz/3Ph — Potencia de entrada refrigeración: -- — Potencia de entrada calefacción: --
• OA-180ZKH — Btu/h: 96000-720000 — Alimentación: AC380V/50Hz/3Ph — Potencia de entrada refrigeración: -- — Potencia de entrada calefacción: --

Detalles técnicos y opciones:

• Alimentación eléctrica: 380V / 50Hz / 3 fases (estándar en los submodelos listados).
• Control de ventilador: variador de frecuencia (VFD) para regulación continua de velocidad y control de presión estática.
• Modos de operación: ventilación, refrigeración, calefacción (opcional), humidificación (opcional).
• Intercambiador de calor: aletas de aluminio hidrofílico estándar; opción con tubos/placas de cobre.
• Accesorios opcionales: compuertas de aire exterior/retorno en acero galvanizado o aleación de aluminio; calentador eléctrico; humidificador Celdek o por electrodos.
• Rango de temperatura aplicable para la fuente de agua (río / lago / mar): 3°C a 35°C.

Instalación y aplicaciones marinas típicas:

• Unidad de montaje en suelo, conectada a conductos de suministro, retorno y aire exterior; adecuada para grandes camarotes de buques, espacios de máquinas o compartimentos de gran volumen en tierra.
• Diseñada para integración con circuitos de agua de mar a bordo y sistemas de ventilación centralizados.
• Accesos de mantenimiento previstos para filtros, ventiladores y componentes de control conforme a rutinas de servicio.
