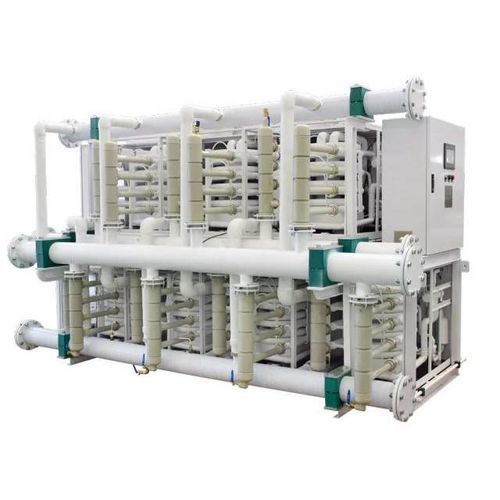

Enfriador de agua para buque OA-TCS Series

Resumen

La serie OA-TCS es una unidad modular de agua fría/caliente basada en bomba de calor de fuente de agua, diseñada para utilizar agua de ríos, lagos o mar como fuente térmica. Las unidades suministran aprox. 7°C de agua fría para refrigeración estival y aprox. 45°C de agua caliente para calefacción invernal. El diseño modular permite la conexión en paralelo para cubrir elevadas demandas y configuraciones flexibles en obra.

Submodelos relacionados

• OA-36TCS
• OA-48TCS
• OA-60TCS
• OA-72TCS
• OA-96TCS
• OA-120TCS
• OA-180TCS
• OA-240TCS

Características

• Diseño modular que permite la conexión en paralelo de unidades para capacidad escalable y mejor regulación, reduciendo la corriente de arranque.
• Intercambiador coaxial desmontable en el lado de agua de río/lago/mar para facilitar la limpieza y el mantenimiento del lado agua.
• Funcionamiento con fuentes de agua a baja temperatura hasta 3°C manteniendo más del 70% de la capacidad nominal en calefacción en esas condiciones.
• Compresor hermético de marca importada, seleccionado por su bajo ruido y fiabilidad.
• Sistema de control digital con múltiples funciones de protección y monitorización.
• Diseño con medidas para resistencia a la corrosión, reducción de vibraciones y estabilidad estructural.
• Chasis modular que admite disposición en paralelo horizontal o vertical según el diseño de la instalación.

Funciones de protección

• Protección de caudal: detección y protección contra falta de agua o interrupción de flujo en sistemas de agua de mar y agua de circulación.
• Protección de presión del refrigerante: desconexión por alta presión y baja presión.
• Protección del compresor: protección contra sobrecarga y sobretemperatura.
• Protección de la temperatura del agua:
  • Protección por baja temperatura del agua de mar y protección por diferencial de temperatura entrada/salida.
  • Protección por alta/baja temperatura del agua de circulación y protección por diferencial de temperatura entrada/salida.
• Opcional: protección anticorrosión con ánodo de zinc para aplicaciones en agua de mar.

Parámetros del producto (selección)

• Columnas: Modelo | Btu/h | Alimentación | Potencia entrada refrigeración | Potencia entrada calefacción
• OA-36TCS | <96000 | -- | 2.4–20 kW | 2.4–20 kW
• OA-48TCS | <96000 | -- | 2.4–20 kW | 2.4–20 kW
• OA-60TCS | <96000 | -- | 2.4–20 kW | 2.4–20 kW
• OA-72TCS | <96000 | -- | 2.4–20 kW | 2.4–20 kW
• OA-96TCS | 96000–720000 | -- | 2.4–20 kW | 2.4–20 kW
• OA-120TCS | 96000–720000 | -- | 2.4–20 kW | 2.4–20 kW
• OA-180TCS | 96000–720000 | -- | 2.4–20 kW | 2.4–20 kW
• OA-240TCS | 96000–720000 | -- | 2.4–20 kW | 2.4–20 kW

Notas técnicas

• Decodificación de ejemplo: OA-48TCS — '48' indica una capacidad de 48 000 Btu/h en refrigeración/calefacción.
• Nota de alimentación: el sufijo 'S' indica 380V/50Hz/3Fase; por defecto 220V/50Hz/1Fase si procede.
• Rango efectivo de temperatura de la fuente de agua: 3–35°C.
• Bandeja de desagüe y chasis: acero inoxidable.
• Materiales del condensador: tubo cobre-níquel B10/B30 o tubo de titanio (opcional).
• Evaporador: acero inoxidable 316L.
• Refrigerantes: R410A o R407C.
