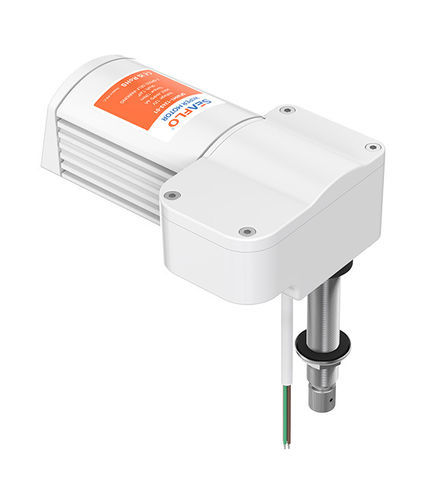

Motor para limpiaparabrisas de barco SFWM1-1243-01

para barcomarino

Descripción del producto
Motor limpiaparabrisas 01 Series de 12 Nm diseñado para uso marino. Ángulo de barrido continuo 45° - 110°, funcionamiento de 2 velocidades, autoestacionamiento y protección IP65 para un rendimiento de limpieza fiable en embarcaciones. Eje de transmisión en acero inoxidable y protección EMC para compatibilidad con cascos metálicos, plásticos y de madera. Soporta combinaciones brazo/escobilla hasta 610 mm / 560 mm.

Detalles del modelo

• Modelo: SFWM1-1243-01
• Voltaje: 12 V
• Corriente máxima: 4 A

CARACTERÍSTICAS & BENEFICIOS

• Par motor: 12 Nm
• Ángulo de barrido continuo: 45 - 110°
• Funcionamiento 2 velocidades
• Autoestacionamiento
• Grado de protección IP65
• Posición de estacionamiento ajustable a izquierda o derecha
• Eje de transmisión en acero inoxidable
• Protegido contra EMC
• Masa aislada para embarcaciones metálicas, plásticas y de madera
• Alimenta combinaciones brazo/escobilla hasta 610 mm / 560 mm

CONFIGURACIONES ESTÁNDAR
S FWM1-1243-01 | 4 A | 12 V | 12 Nm | 43 mm / 1.69 in | 45° - 110° | 55 barridos/min | 35 barridos/min | 5 A
S FWM2-1243-01 | 2 A | 24 V | 12 Nm | 43 mm / 1.69 in | 45° - 110° | 55 barridos/min | 35 barridos/min | 3 A
S FWM1-1268-01 | 4 A | 12 V | 12 Nm | 68 mm / 2.68 in | 45° - 110° | 55 barridos/min | 35 barridos/min | 5 A
S FWM2-1268-01 | 2 A | 24 V | 12 Nm | 68 mm / 2.68 in | 45° - 110° | 55 barridos/min | 35 barridos/min | 3 A
S FWM1-1294-01 | 4 A | 12 V | 12 Nm | 94 mm / 3.70 in | 45° - 110° | 55 barridos/min | 35 barridos/min | 5 A
S FWM2-1294-01 | 2 A | 24 V | 12 Nm | 94 mm / 3.70 in | 45° - 110° | 55 barridos/min | 35 barridos/min | 3 A

Dimensiones e instalación
Se suministran diagramas de dimensiones e instalación para medidas de brazo/eje y montaje. Para cambiar el ángulo de barrido o la posición de parking: retire la tapa de la caja de cambios, afloje los tornillos hexagonales, mueva el brazo a la posición final deseada, apriete los tornillos, ajuste el parking a Izquierda o Derecha, lleve el limpiaparabrisas a la posición de parking y vuelva a colocar la tapa. Si el barrido es demasiado grande, reduzca el barrido repitiendo el ajuste; si el barrido está descentrado, retire y reposicione el brazo para centrar el rango de barrido.

Especificaciones técnicas

• Serie: 01 Series
• Ejemplo de modelo: SFWM1-1243-01
• Par: 12 Nm
• Ángulo de barrido: continuo 45° - 110°
• Opciones de voltaje: 12 V (variantes SFWM1) y 24 V (variantes SFWM2)
• Corriente máxima (ejemplo SFWM1-1243-01): 4 A
• Velocidades típicas: Alto 55 barridos/min, Bajo 35 barridos/min
• Eje de transmisión: acero inoxidable (diámetros 43 mm, 68 mm, 94 mm según modelo)
• Grado de protección: IP65
• Funciones: 2 velocidades, autoestacionamiento, posición de parking seleccionable izquierda/derecha, protegido contra EMC, masa aislada adecuada para cascos metálicos/plásticos/madera
• Compatibilidad brazo/escobilla: hasta 610 mm / 560 mm
• Fusible recomendado: 5 A para modelos 12 V, 3 A para modelos 24 V
