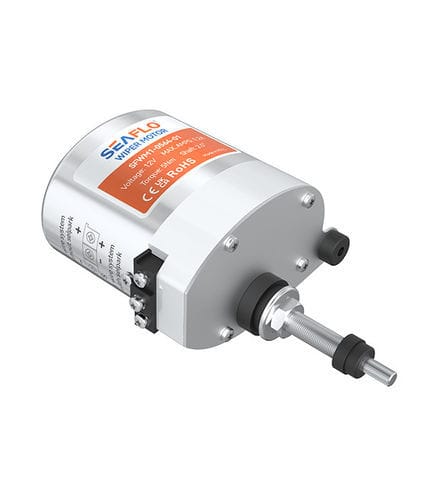

Motor para limpiaparabrisas para barco 01 Series Wiper Motor

marino

Visión general
Serie 01: motor limpiaparabrisas para aplicaciones marinas. Ángulos de barrido ajustables (90° o 110°) y estacionamiento automático seleccionable a la derecha o a la izquierda. Eje de transmisión en acero inoxidable y carcasa metálica. Compatible con varias combinaciones de brazo y escobilla; admite combinaciones de hasta 380 mm / 405 mm. Versiones de 12 V y 24 V para instalaciones eléctricas marinas.

Características y ventajas

• Par: 5 Nm
• Ángulos de barrido seleccionables: 90° o 110°
• Estacionamiento automático configurable a derecha o izquierda
• Eje de acero inoxidable y carcasa metálica para resistencia a la corrosión
• Compatible con múltiples combinaciones brazo/escobilla
• Acciona combinaciones brazo/escobilla hasta 380 mm / 405 mm

Opciones de cableado

• Sistema de 2 hilos sin self-park
• Sistema de 3 hilos con self-park

Cambio del ángulo de barrido

• Retire los cuatro tornillos ubicados en la parte inferior del motor.
• Mueva la placa de transmisión al orificio correspondiente al ángulo deseado (90° o 110°).
• Vuelva a instalar y apriete los tornillos de forma segura.

Cambio de la posición de estacionamiento

• Retire los tornillos de ambos lados del motor.
• Retire la tapa del motor.
• Desprenda el conjunto de la placa de ángulo.
• Gire el conjunto de la placa de ángulo 180°.
• Vuelva a instalar el conjunto de la placa de ángulo.
• Vuelva a colocar la tapa del motor y apriete los tornillos laterales.

Configuraciones estándar
Modelo | Corriente máx. | Voltaje | Par | Eje | Ángulos de barrido | Velocidad de barrido | Fusible
SFWM1-0564-01 | 1,2 A | 12 V | 5 Nm | 64 mm / 2,5" | 90°, 110° | 40 barridos/min | 3 A
SFWM2-0564-01 | 0,6 A | 24 V | 5 Nm | 64 mm / 2,5" | 90°, 110° | 40 barridos/min | 2 A

Instalación y dimensiones
Configurado de fábrica en posición de estacionamiento izquierda con un ángulo de barrido de 90°. Consulte los diagramas de instalación y los planos de dimensiones proporcionados para detalles de montaje.

Especificaciones técnicas

• Modelo (ejemplos): SFWM1-0564-01 (12 V) y SFWM2-0564-01 (24 V)
• Voltaje: 12 V (SFWM1), 24 V (SFWM2)
• Corriente máx.: 1,2 A (SFWM1), 0,6 A (SFWM2)
• Par: 5 Nm
• Longitud del eje: 64 mm (2,5")
• Ángulos de barrido: 90°, 110° (ajustables)
• Velocidad de barrido: 40 barridos/min
• Fusible: 3 A (modelo 12 V), 2 A (modelo 24 V)
• Admite combinaciones brazo/escobilla hasta 380 mm / 405 mm
• Cableado: 2 hilos (sin self-park) o 3 hilos (con self-park)
