Software de cálculo Ansys

de análisisde diseñopara informes

Resumen

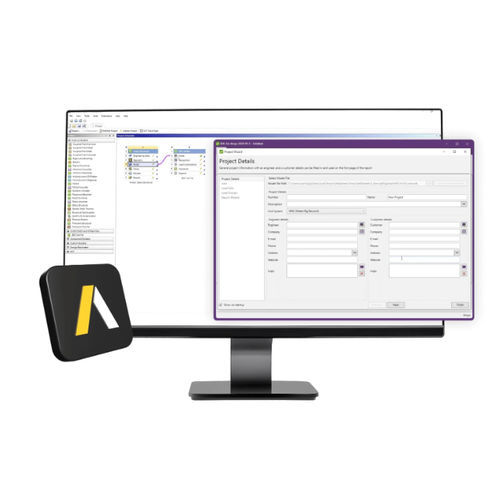

SDC for Ansys es una extensión para Ansys Mechanical que integra la verificación estructural automatizada basada en normas directamente en Ansys. Funciona sobre modelos Ansys Workbench .wbpj y admite comprobaciones automatizadas, generación de informes y optimización de diseño sin traducir el modelo.

Principales funcionalidades

• Extensión para Ansys Mechanical: se ejecuta dentro de Ansys sobre modelos .wbpj sin reconstruir el modelo FEM.
• Verificación de normas y códigos de diseño: comprobaciones automatizadas de pernos, fatiga, pandeo, resistencia y otros criterios según más de 50 códigos.
• Herramientas de optimización de diseño: optimización de secciones, tipos de soldadura, límite elástico y espesor de placa según resultados de comprobación.
• Informes automáticos: informes basados en plantillas con gráficos y tablas regenerables tras actualizaciones del modelo.
• Cobertura de análisis completa: comprobaciones automatizadas para pernos, fatiga, pandeo, resistencia y otras según los requisitos del proyecto.

Beneficios

• Verificación de normas directamente en Ansys Mechanical — confirmar conformidad sin cambiar de herramienta.
• Resultados coherentes y auditables — comprobaciones reproducibles y plantillas de informe para evidencias de certificación.
• Ahorro de tiempo — comprobaciones automáticas y procesamiento por lotes que reducen el trabajo manual.
• Escalabilidad — manejo de grandes modelos FEM y cientos de combinaciones de carga.

Pre- & postprocesado y herramientas
SDC for Ansys ofrece un conjunto completo de herramientas para preparar modelos y extraer resultados que aceleran los flujos de verificación:

• Reconocimiento automático de elementos estructurales — detección de vigas, placas, soldaduras, rigidizadores y conexiones.
• Inserción de cargas y combinaciones — aplicación de cargas Tank, Flotabilidad, Viento, Oleaje y Corriente y creación de combinaciones realistas.
• Lectura de resultados LS-DYNA — importación de resultados explícitos LS-DYNA (según versiones de Ansys compatibles) y ejecución de comprobaciones sobre salidas dinámicas no lineales.
• Peak Finder — identificación de zonas pico a partir de resultados y comprobaciones con gráficos y tablas resumen.
• Herramienta Moment & Shear Force — integración de fuerzas en puntos de la malla para obtener diagramas longitudinales y exportar min/max por conjunto de cargas.
• Freebody — cálculo de fuerzas y momentos internos/externos equilibrados y recuperación de fuerzas de contacto/conectores para modelado de subestructuras.
• Soportes solo en compresión — modelado de restricciones unidireccionales y creación automática de cargas dependientes para iteraciones.
• Conteo Rainflow — conversión de series temporales irregulares en matrices de ciclos para análisis de fatiga (métodos y filtrados soportados).
• Generador de informes y utilidades — regeneración de informes basados en plantillas, tabla Masa & COG, trazado de espesores, suma de soldaduras, ancho efectivo de placa, gradiente de tensiones, interpolación y más.

Flujo de trabajo e integración

• Integración directa con Ansys Workbench (.wbpj) — no se requiere traducción de modelo separada.
• Soporta flujos de trabajo combinados de cascarilla y viga y extracción automatizada de comprobaciones y resultados relevantes.
• Compatible con scripting de Ansys y procesos automatizados para agilizar tareas repetitivas de verificación.

Validación y confianza
SDC for Ansys lo utilizan equipos de ingeniería y organismos de certificación en proyectos que requieren muchas combinaciones de cargas, grandes modelos FEM y comprobaciones basadas en normas (ej.: DNV, EN/Eurocode, ASME, API, ISO, NORSOK).

Características / especificaciones técnicas

• Tipo de producto: extensión para Ansys Mechanical (add-on para Ansys Workbench).
• Compatibilidad de modelos: funciona con Ansys Workbench .wbpj; importación de resultados LS-DYNA explícitos según versiones compatibles.
• Biblioteca de normas: verificación frente a 50+ códigos industriales (pandeo, fatiga, pernos, resistencia, etc.).
• Automatización: generación de informes por plantillas; comprobaciones automatizadas y procesamiento por lotes de combinaciones de carga.
• Pre/post: reconocimiento de elementos, inserción de cargas & combinaciones, Peak Finder, conteo Rainflow, extracción Moment & Shear, Freebody, soportes compression-only, herramientas de espesores y soldadura.
• Salidas: gráficos, tablas y reportes completos aptos para auditorías y pruebas de certificación.
• Usuarios previstos: ingenieros estructurales, mecánicos, arquitectos navales, de tuberías, civiles y de diseño; consultores y equipos de certificación.
• Prueba: versión de evaluación y flujos de demostración disponibles (instalación gestionada por el proveedor).
