Resumen

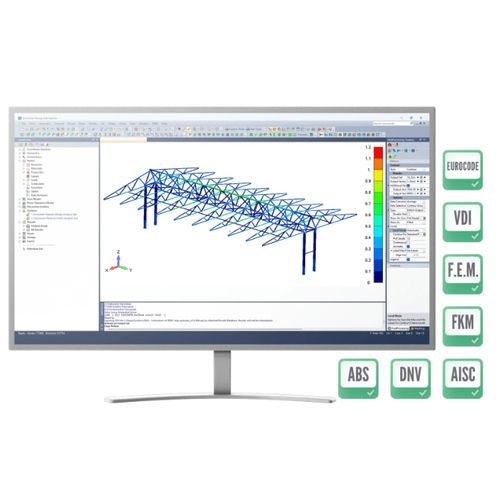

SDC for Femap es un complemento de verificación de normas para Simcenter Femap que realiza comprobaciones normativas automatizadas de resistencia, fatiga, pandeo, soldaduras y pernos directamente en el entorno Femap. Opera sobre archivos .modfem nativos sin exportación ni duplicado del modelo, facilitando flujos de verificación trazables.

Puntos clave

• Biblioteca de normas incorporada (50+ normas)
• Reconocimiento automático de elementos estructurales (vigas, placas, soldaduras, rigidizadores)
• Cobertura de análisis completa: precarga de pernos, uniones tubulares, pandeo de paneles y vigas
• Informes listos para auditoría basados en plantillas con actualizaciones en un clic

Verificación de normas y comprobaciones
Realice comprobaciones normativas automatizadas para resistencia, fatiga, pandeo, soldaduras y pernos usando la biblioteca integrada (ej.: ISO, API, AISC, ABS, DNV, Eurocode). Los resultados son trazables a las cláusulas normativas para apoyar certificaciones y revisiones de clasificación.

Integración con Femap
SDC for Femap trabaja directamente con archivos Simcenter Femap .modfem sin conversión de modelo. Los usuarios pueden actualizar entradas, volver a ejecutar cálculos y regenerar informes desde Femap para evitar desajustes de versión y reducir pasos manuales.

Capacidades principales

• Verificación de normas dentro de Femap: comprobaciones normativas de resistencia, fatiga, pandeo y soldaduras sin exportar el modelo
• Detección automática de elementos estructurales y plantillas de comprobación adaptadas
• Cobertura completa de análisis, incluidas comprobaciones de precarga de pernos, uniones tubulares y pandeo de paneles
• Cálculos consistentes y reproducibles dentro de un flujo de trabajo único
• Uso comprobado en proyectos offshore, maquinaria e industriales

Herramientas de pre- y postprocesado
SDC for Femap ofrece un conjunto de herramientas para simplificar los flujos de verificación, incluyendo:

• Governing loads — extrae combinaciones de cargas críticas
• Peak Finder — identifica zonas pico y resume resultados
• Moment & Shear Force — integra fuerzas en puntos de malla para generar diagramas y exportaciones
• Freebody — conjuntos equilibrados de fuerzas internas/externas para modelado de subestructuras y extracción de fuerzas de conectores
• Rainflow counting — convierte historiales temporales en matrices de ciclos para fatiga (múltiples algoritmos)
• Soportes solo a compresión — modela restricciones unidireccionales e itera conjuntos de carga
• Reconocimiento automático de elementos estructurales — detecta vigas, placas, soldaduras, rigidizadores y uniones
• Generación automática de informes — produce informes estructurados listos para auditoría con actualizaciones en un clic
• Módulo de optimización — optimiza secciones, tipos de soldadura o espesor de placa según las comprobaciones

Análisis soportados
Comprobaciones de resistencia, análisis de fatiga y cálculo de daño (rainflow), verificación de pandeo (panel y viga), evaluaciones de soldaduras, comprobaciones de precarga y resistencia de pernos, verificación de uniones tubulares y otras comprobaciones especializadas incluidas en la biblioteca integrada.

Beneficios

• Integración directa con Femap — no requiere conversión de modelo
• Amplia cobertura de normas (50+ integradas) para offshore, maquinaria, civil e industrial
• La automatización reduce comprobaciones manuales en hojas de cálculo y scripts, disminuyendo errores humanos
• Generación más rápida de informes y documentación lista para auditoría
• Herramientas para análisis globales y locales y modelado combinado de cascarilla/viga

Casos de uso típicos

• Ejecutar comprobaciones normativas y generar informes de nivel de clasificación para proyectos offshore e industriales pesados
• Realizar flujos de trabajo de daño por fatiga usando conteo rainflow integrado
• Automatizar verificación de pandeo, soldaduras y pernos en múltiples combinaciones de carga
• Reconocer automáticamente elementos estructurales y ejecutar comprobaciones adaptadas sin selección manual

Especificaciones técnicas

• Integración: se ejecuta dentro de Simcenter Femap, compatible con archivos .modfem nativos
• Biblioteca de normas: 50+ normas de ingeniería integradas (ISO, API, AISC, ABS, DNV, Eurocode)
• Tipos de análisis: resistencia, fatiga, pandeo (panel & viga), comprobaciones de soldaduras, precarga y resistencia de pernos, verificación de uniones tubulares
• Herramientas pre/post: Governing loads, Peak Finder, diagramas Moment & Shear Force, Freebody, rainflow, soportes solo a compresión, Panel Finder, Thickness Plot, Weld Summation, Effective Plate Width, Stress Gradient
• Informes: generación automática basada en plantillas con gráficos y tablas; actualizaciones en un clic
• Flujo de trabajo: sin duplicación ni exportación de modelo; actualizar entradas y volver a ejecutar cálculos dentro de Femap
