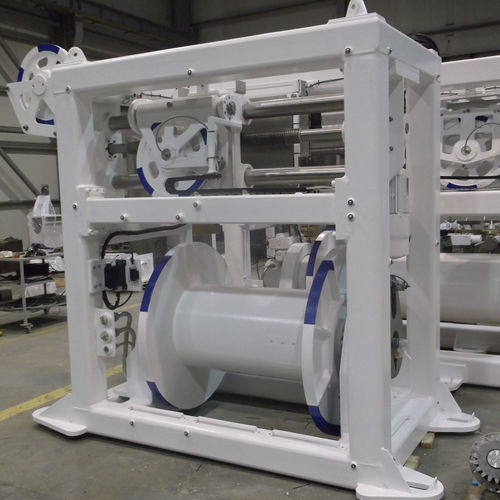

Chigre para buque MULTIFUNCTIONAL

para investigación oceanográficacon motor hidráulico

2.5Te - 3000m Hoja de datos Peso sin cable 3200 Kg Diámetro del cable 11,43 mm Capacidad 3000 m Velocidad de la línea - Primera capa 50 m/min Velocidad de la línea - Capa superior 90 m/min WLL - Primera capa 2545 Kg WLL - Capa superior 1500 Kg Freno mínimo 1.5 WLL - Primera capa 3900 Kg Freno mínimo 1.5 WLL - Capa superior 2250 Kg Suministro de accionamiento hidráulico del cabrestante Se necesitan 200 bar 130 l/min por cada tambor del cabrestante Nivel Viento Motor Eléctrico Suministro requerido 1.5 Kw IP56 IE3 380-440V-3 Ph- 50/60 Hz Control local proporcional Palanca de mando bidireccional proporcional Viento de nivel en ángulo recto - Viento de nivel impulsado por impulsos eléctricos con ajuste manual Dimensiones (LxAxA) Huella 1260 x 2842 x 2207 mm 1260 x 2735 mm con opción de bloqueo de giro Anillo de deslizamiento Diseñado para aceptar Focal 180 o similar no incluido en el alcance del suministro Principio de operación: El tambor del cabrestante se acciona directamente desde una combinación de caja de engranajes, motor hidráulico y válvula de carga de Bonfiglioli. El freno, al ser a prueba de fallos, siempre se activa por defecto en caso de que, por cualquier motivo, se pierda el suministro eléctrico o el joystick de control esté en su posición central. El lado no propulsor alberga un rodamiento y un anillo colector. El nivel de viento de 90 grados en ángulo recto impulsado eléctricamente por el motor reductor SEW Electric de 1,5 kW. El nivel de viento es controlado por PLC, es automático con una anulación manual. El viento de nivel puede ser ajustado para aceptar una variedad de diámetros de cable si es necesario. La HMI muestra la velocidad de la línea, la carga de la línea, la salida de la línea y la entrada de la línea con la provisión de monitoreo de carga con límites seleccionables por el usuario para la tensión de la línea.
