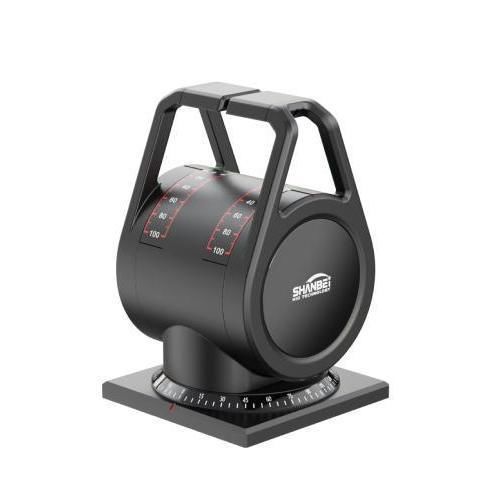

Palanca de mando para propulsor WLF-74

digitaltipo acimutpara buque

Descripción general
La palanca de control de azimut WLF-74 es una maneta de control de rotación total diseñada para buques y equipos de prueba que requieren controlar simultáneamente la propulsión (velocidad) y el rumbo (orientación). Ofrece rangos de rotación configurables, materiales adecuados para uso marino y varias opciones de salida eléctrica para estaciones de mando.

Tipo / Montaje de empuñadura

• Twin-lever SYNC
• Twin-lever IND

Rangos de rotación

• Eje Y (propulsión/RPM): ±60° / 0~60° / -15~60°
• Eje Z (cojinete/azimut): ±180°

Parámetros técnicos

• Potenciómetro eje Y: 5KΩ, lineal
• Tope eje Y: 0°
• Potenciómetro eje Z: 5KΩ
• Topes eje Z: 0°, ±90°, 180°
• Cuerpo: aleación de aluminio, acabado pintura negra
• Engranaje: aleación de cobre
• Eje: acero inoxidable
• Retroiluminación: película de luz fría
• Grado de protección (palanca): IP56
• Transmisión: accionamiento por engranajes
• Regulación de intensidad: alimentación externa 0~24V
• Tolerancia lineal: ±1,0%
• Cableado: 16 bloques de terminales E/S
• Montaje: 4 x espárragos M4, grosor de panel 8 mm

Opciones

• Montaje de empuñadura: Twin-lever SYNC, Twin-lever IND
• Opciones eje Y: ±60°, 0~60°, -15~60°
• Rotación de cojinete: ±180°
• Señales de salida: 5K sin/cos; 4~20mA para propulsión/rotación; interruptor de contacto seco
• Ajuste de retroiluminación: 0~24V
• Ubicación de instalación: FWD, AFT

Características / especificaciones técnicas

• Modelo: WLF-74
• Tipo de producto: Palanca de control de azimut (maneta de control de rotación total)
• Rango eje Y: ±60° o 60° o -15~75°
• Rango eje Z (cojinete): ±180°
• Potenciómetros: eje Y 5KΩ; eje Z 5KΩ
• Eje: acero inoxidable
• Cuerpo: aleación de aluminio con acabado pintura negra
• Engranaje: aleación de cobre
• Grado IP: IP56
• Transmisión: accionamiento por engranajes
• Retroiluminación: película de luz fría; regulación 0~24V alimentación externa
• Opciones de salida: 5K sin/cos; 4~20mA para propulsión/rotación; interruptor de contacto seco
• Tolerancia lineal: ±1,0%
• Cableado: 16 bloques de terminales E/S
• Montaje: 4 x espárragos M4; grosor de panel 8 mm
