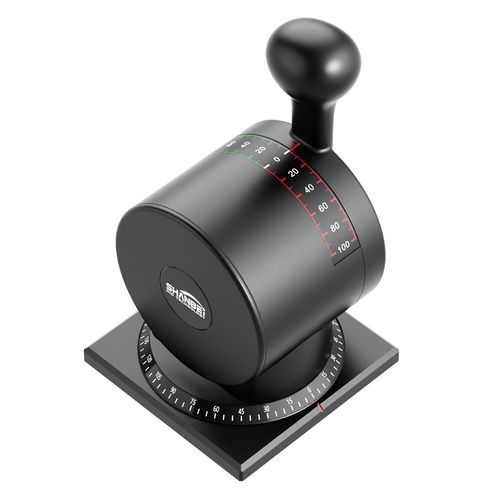

Palanca de mando de acceleracion WLF-72

mecánicatipo acimutpara barco

Descripción general
La palanca de control de rumbo WLF-72 está diseñada para aplicaciones marítimas y equipos de prueba que requieren el control simultáneo del rumbo (azimut) y la velocidad de propulsión. Es adecuada para consolas de puente, plataformas de simulador y paneles de control en embarcaciones y buques de trabajo.

Estilo / Tipo

• Mango con cabeza esférica
• Mango tipo pulsador con dedo
• Posición izquierda: 72L
• Posición derecha: 72R

Parámetros
Tensión de alimentación: 18~26 V DC
Rango eje Y: ±60°
Potenciómetro eje Y: 5 KΩ, lineal
Posición neutra eje Y: 0°
Material cuerpo: aleación de aluminio, acabado negro
Material engranaje: aleación de cobre
Iluminación: película de luz fría
Grado IP: IP56
Instalación: 4 × pernos M4, grosor de panel 8 mm
Rango eje Z: rotación continua 360°
Potenciómetro eje Z: 5 KΩ
Posiciones de tope eje Z: 0°, ±90°, 180°
Material eje: acero inoxidable
Transmisión: engranaje
Atenuación: atenuación con alimentación externa 0~24 V
Tolerancia lineal: ±1,0 %
Cableado: 16 bornes E/S

Opciones

• Rango rotación RPM: ±60° o 0~60°
• Rango rotación rodamiento: ±180°
• Señal de salida: 5 KΩ sin/cos
• Ajuste de iluminación: 0~24 V
• Ubicación: proa (FWD) o popa (AFT)

Accesorios
No se listan accesorios específicos para la unidad estándar; repuestos y kits de montaje disponibles bajo pedido.

Especificaciones técnicas

• Modelo: WLF-72
• Tensión de alimentación: 18~26 V DC
• Rango eje Y: ±60°
• Rango eje Z: rotación continua 360°
• Potenciómetros: eje Y 5 KΩ, eje Z 5 KΩ
• Material cuerpo: aleación de aluminio (acabado negro)
• Material engranaje: aleación de cobre
• Material eje: acero inoxidable
• Grado IP: IP56
• Instalación: 4 × pernos M4, grosor de panel 8 mm
• Transmisión: engranaje
• Iluminación: película de luz fría; ajustable 0~24 V
• Señal de salida: 5 KΩ sin/cos
• Tolerancia lineal: ±1,0 %
• Cableado: 16 bornes E/S
