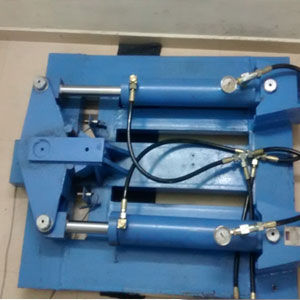

Mecanismo de dirección para buque JumboZ-2800

electrohidráulico

Modelo: El JumboZ-2800 está planeado para naves pesadas a bordo como 1.Barcazas pesadas 2.Mini Naves ESPECIFICACIÓN TÉCNICA Especificaciones - JumboZ-2800 Tamaño del pistón del accionador hidráulico (mm) - 50X2 Nos Empuje del actuador hidráulico (Kgf)) - 9590@ 70kg/cm2 Par de torsión del actuador hidráulico con el brazo de la máquina de coser de 300 mm (kg.m) - 2800 Carrera del actuador hidráulico (mm) - 440 Tipo de brazo de labrador - Doble terminación Giro del brazo de la máquina de coser - Hasta 45º a ambos lados Sistema de dirección - Volante/bastón de mando Dirección manual de emergencia - Opcional Alarma de baja presión - Opcional Alarma de temperatura - Opcional Alarma de fin de puerto/estribor - Opcional Indicador de posición del timón - Opcional Grupo electrógeno e hidráulico impulsado por un motor En el sistema de accionamiento de Electro/Motor, un Motor Eléctrico impulsado / Powerpack impulsado por motor, está proporcionando el aceite presurizado al sistema. La bomba hidráulica está acoplada a un eje, impulsada por un motor/motor eléctrico Este tipo de grupo electrohidráulico impulsado por un motor eléctrico se utiliza en barcazas pesadas y minibarcos, en los que se utilizan generadores para impulsar el sistema de dirección La fotografía que aparece a continuación muestra un grupo electrohidráulico típico impulsado por un motor instalado en un buque pesquero, con un refrigerador de aceite refrigerado por agua de mar. Un par de actuadores de dirección hidráulica semi-balanceados Se ha previsto un par de actuadores lineales hidráulicos semi equilibrados, para girar el brazo del timón a ambos lados de la nave, de forma suave y precisa. Se proporcionan puertos de suministro de aceite a ambos lados de estos actuadores, a través de los cuales
