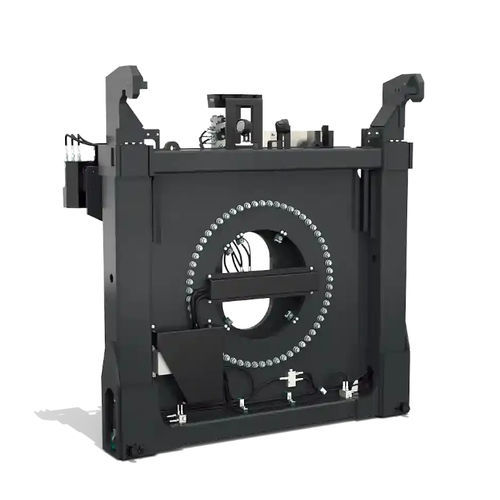

Spreader para carretilla elevadora 508R

para contenedorescon rotacióneléctrico

Descripción del producto
ELME Spreader Modelo 508R es un spreader giratorio de elevación por extremos para la manipulación de contenedores ISO vacíos. El 508R está diseñado para integrarse en el carro del mástil de una carretilla elevadora y puede manipular un contenedor ISO vacío de 20ft por el lado corto. Cumple los requisitos de elevación por extremos según las normas ISO de contenedores.

Diseño y función
El spreader está diseñado para contenedores de 8ft de ancho con una distancia centro a centro de 2 258 mm entre los dos twistlocks. Los ganchos superiores son ajustables hidráulicamente para adaptarse a distintas alturas de contenedor. El contenedor se eleva y asegura mediante dos twistlocks horizontales en la parte inferior y dos ganchos en las esquinas superiores. La función giratoria facilita la reparación y el posicionamiento del contenedor.

SISTEMA TWISTLOCK
El sistema de twistlock está fabricado con un diseño resistente y cuenta con fiabilidad probada durante años. El Modelo 508R dispone de twistlocks ISO endurecidos de intercambio rápido, activados hidráulicamente y con bloqueo mecánico para evitar bloqueos o desbloqueos erróneos.

SISTEMA DE CONTROL Y PROTECCIÓN
Los sistemas eléctricos supervisan continuamente el estado del spreader. Las luces indicadoras informan al operario cuando el spreader está correctamente posicionado y bloqueado. Cada señal es condición previa para funciones de protección críticas como la activación de los twistlocks y la interrupción de elevación.

Suministro estándar incluye

• Montaje integrado para adaptarse al vehículo
• Función giratoria
• Dos twistlocks ISO horizontales
• Ganchos superiores hidráulicos
• Válvulas solenoides para todas las funciones hidráulicas
• Sistema eléctrico y mecánico de protección e indicación de twistlocks
• Señal de interrupción de elevación
• Luces indicadoras LED
• Luces de trabajo LED

Especificaciones técnicas (tabla)
Tipo de sistema de elevación: Dos twistlocks horizontales
Tipo de apilamiento: Apilamiento normal y en bloque
Peso del spreader (TW): Aprox. desde 4 700 kg
Capacidad de elevación (SWL), spreader: 6 toneladas
Rotación: 105° horario / 195° antihorario
Hidráulica, presión de trabajo hasta: 140 bar
Hidráulica, caudal: Máx. 60 L/min
Eléctrico - tensión de control: 24 VDC
Color: Gris negro RAL 7021

AVISO
Todas las especificaciones están sujetas a cambios sin previo aviso. Una lista de opciones permite adaptar el producto a necesidades específicas.
