Gancho de elevación

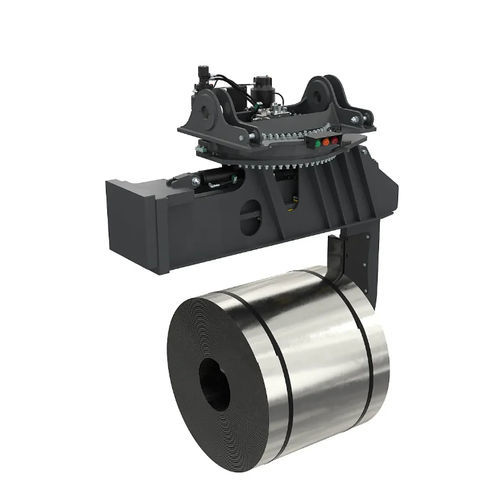

Equipos para la manipulación de bobinas con apiladoras retráctiles El gancho para bobinas ELME 719RS es un equipo para la manipulación de bobinas de acero de hasta 45 toneladas. El Coil Hook 719RS está diseñado para su montaje en apiladoras retráctiles. El gancho en C está diseñado para manipular bobinas de 15 a 45 toneladas. El gancho para bobinas se diseña a medida para cada aplicación, por lo que está disponible en una amplia gama de capacidades, tamaños de bobina y estilos de diseño. El gancho para bobinas 719RS está diseñado con una posibilidad de extracción de 1 600 mm, de los cuales los primeros 1 000 mm pueden realizarse bajo carga (con la bobina colgando en el gancho en C). Esto permite un micromovimiento para la colocación precisa de la bobina. Con el sistema de amortiguación motorizado de serie, es posible mantener el gancho en C nivelado en todo momento, incluso con una bobina cargada. La extracción (desplazamiento lateral) se realiza mediante un cilindro hidráulico. La rotación se acciona mediante una corona giratoria con motores de transmisión dobles y frenos de retención. El Coil Hook 719RS está equipado con un sistema de control por bus CAN, con el protocolo J1939. Capacidad de elevación (SWL) - 15-45 toneladas Tipo de interfaz - Reach stacker Tipo de sistema de elevación - Gancho en C para manipulación de bobinas Peso - Aprox. 6 100 kg (dependiendo de la capacidad y el tamaño de la bobina) Rotación 195° CW/105° CCW - <42 seg.* entre puntos finales Desplazamiento lateral (extracción) - 1 600 mm Desplazamiento lateral con carga - 1 000 mm Hidráulico, presión de funcionamiento - 140 bar Hidráulico, caudal - 60 L /min Eléctrico, tensión de control - 24 VDC Color - Negro gris RAL 7021 Grosor de la pintura - 150 μ
