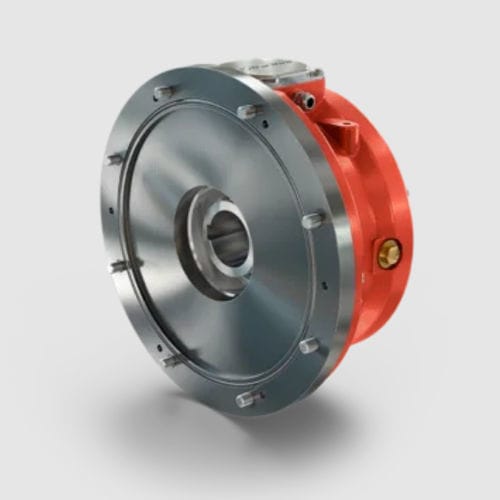

Freno electromagnético ROBA-stop® S

Resumen
El ROBA-stop® S es un freno de seguridad monobloque con accionamiento electromagnético y carcasa sellada, diseñado para ofrecer protección frente a influencias mecánicas y climáticas. La carcasa y la caja de bornes forman una única pieza fundida; están disponibles protecciones anticorrosión y calefacción anticondensación para evitar la formación de condensación interna. Es adecuado para aplicaciones marítimas y entornos industriales severos.

Características principales

• Freno de seguridad monobloque para condiciones ambientales extremas
• Opciones de protección anticorrosión de alta calidad
• Protección hasta IP67

Novedad
Disponible la talla 11 para aplicaciones en agua de mar y otros entornos severos.

Aplicación

• Entornos severos: grúas portuarias, embarcaciones, plataformas offshore, túneles, minería, sistemas de grúas y cabrestantes

Posición de montaje

• Montaje en el extremo libre del eje

Seguridad

• Principio fail-safe
• Supervisión del estado de conmutación posible
• Apto para frenados de parada de emergencia

Ventajas

• Elevado trabajo por fricción admisible para aplicaciones exigentes

Versión

• Accionamiento electromagnético; carcasa cerrada

Equipamiento / Características

• Calefacción anticondensación (opción)
• Posibilidad de control de desgaste (opción)
• Opciones de desbloqueo manual: palanca o desbloqueo de emergencia mediante herramienta

Diseño - Clase de protección

• Carcasa monobloque y caja de bornes especialmente selladas
• Protección hasta IP67

Montaje y mantenimiento

• Bajo mantenimiento

Acústica

• Sin amortiguación acústica

Temperatura / Aislamiento

• Clase de aislamiento F

Ciclo de servicio

• Apto para uso al 100 % del ciclo de servicio

Tabla técnica — Datos por tamaño
Tamaño | 8 | 9 | 10 | 11
Par de frenado M_N max [Nm] | 150 | 300 | 480 | 1.200
Par nominal M_N [Nm] | 100 | 200 | 400 | 800
Velocidad máxima n_max [min^-1] | 3.400 | 3.000 | 3.000 | 3.000
Diámetro interior mín. d_min [mm] | 25 | 25 | 25 | 55
Diámetro interior máx. d_max [mm] | 45 | 50 | 60 | 75
Diámetro exterior D [mm] | 240 | 270 | 310 | 450

Ejemplos de aplicación / Documentación

• Usos típicos: grúas portuarias, aplicaciones marítimas, plataformas offshore, túneles, minería, grúas y cabrestantes
• Fichas técnicas, archivos CAD y documentación por variantes disponibles

Características / especificaciones técnicas

• Marca: mayr®
• Modelo: ROBA-stop® S
• Clase de protección: hasta IP67 (carcasa monobloque y caja de bornes selladas)
• Diseño: electromagnético, carcasa cerrada
• Protección anticorrosión: recubrimientos para entornos marinos y severos
• Calefacción anticondensación: disponible
• Supervisión: supervisión del estado de conmutación y control de desgaste posibles
• Principio de seguridad: fail-safe
• Clase de aislamiento: F
• Ciclo de servicio: apto para 100 %
• Tallas y parámetros principales: ver tabla (8–11)
