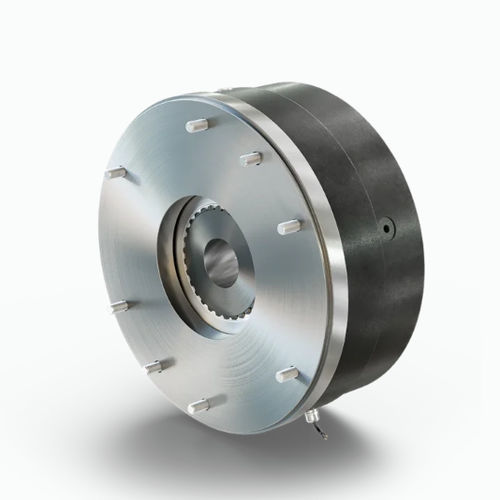

Freno electromagnético ROBA-stop M®

para eje de hélice de buques

ROBA-stop M® es un freno de seguridad electromagnético montado en el extremo del eje, diseñado para motores eléctricos estándar. La amplia gama de tamaños, diseños de rotor y opciones permite configurarlo tanto para retención estática como para frenado dinámico. Existe una opción de carcasa hermética hasta IP66 y la versión Cold Climate (CCV) permite uso hasta −40 °C.

Puntos clave

• Freno de seguridad montado en extremo de eje
• Diversas opciones de rotor y amplio rango de tamaños
• Opción de carcasa con protección hasta IP66

Características del producto

• Posición de montaje
• Montaje en el extremo libre del eje
• Aplicación
• Freno montado en eje para retención y frenado de emergencia
• Ciclo de servicio
• Posible uso para 100 % de ciclo de servicio (según configuración)
• Seguridad
• Principio fail-safe
• Apto para frenados de parada de emergencia
• Monitorización del estado de conmutación (opcional)
• Diseño
• Electromagnético, diversos materiales de rotor (revestimiento de fricción, metal, composite)
• Opciones adicionales
• Cold Climate Version (CCV) hasta −40 °C
• Monitorización de desgaste
• Placa de brida específica para el cliente
• Calefacción anticondensación
• Diseño de doble rotor
• Materiales de fricción especiales
• Opción sin holgura
• Tensiones de bobina especiales
• Desbloqueo manual bloqueable
• Montaje y mantenimiento
• Montaje sencillo
• Bajo mantenimiento

Variantes y aplicaciones

• ROBA-stop M® Eco
• ROBA-stop M® Servo-Pitch (accionamientos pitch para aerogeneradores)
• ROBA-stop M® CCV (Cold Climate Version)
• Freno dinámico (frenado dinámico regular)
• Freno de retención (alto par de retención para paradas de emergencia)

Configurador — tablas clave (extracto)
Tabla: Tamaños 2 / 4 / 8 / 16 / 32
Tamaño | 2 | 4 | 8 | 16 | 32
Par de frenado M_N [Nm] | 2 | 4 | 8 | 16 | 32
vel. máx. n_max [min^-1] | 6.000 | 5.000 | 4.000 | 3.500 | 3.000
taladro mínimo d_min [mm] | 8 | 10 | 11 | 14 | 19
taladro máximo d_max [mm] | 15 | 15 | 20 | 25 | 30
diámetro exterior D [mm] | 81 | 92 | 108 | 134 | 154

Tabla: Tamaños 60 / 100 / 150 / 250 / 500 / 1000 / 2000 (ej.)
Tamaño | 60 | 100 | 150 | 250 | 500 | 1000 | 2000
Par de frenado M_N [Nm] | 60 | 100 | 150 | 250 | 500 | 1.000 | 2.000
vel. máx. n_max [min^-1] | 3.000 | 3.000 | 4.200 | 3.600 | 3.000 | 2.500 | 2.500
taladro mín. d_min [mm] | 22 | 24 | 30 | 40 | 50 | 75 | 80
taladro máx. d_max [mm] | 35 | 45 | 50 | 60 | 80 | 90 | 110
diámetro exterior D [mm] | 174 | 206 | 227 | 266 | 318 | 392 | 460

Opciones rotor / pares

• Freno dinámico: apto para frenados dinámicos regulares — par indicativo 0,7 a 1.400 Nm; velocidades según tamaño
• Freno de retención: apto para frenados ocasionales / paradas de emergencia — par indicativo 4 a 1.800+ Nm
• Rotors con revestimiento, metálicos o de fibra compuesta según rango de par

Certificaciones

• ATEX
• CSA
• UL

Datos técnicos (extracto)

• Brand: mayr®
• Nombre comercial / modelo: ROBA-stop M®
• Tipo: Electromagnético, aplicación por muelle, montaje en extremo de eje
• Montaje: en el extremo libre del eje
• Grado de protección: carcasa hermética hasta IP66 (opción)
• Ciclo de servicio: configuraciones posibles para uso 100 %
• Principio de seguridad: fail-safe
• Características especiales: monitorización de desgaste, calefacción anticondensación, doble rotor, brida específica, desbloqueo manual bloqueable, CCV hasta −40 °C

Descargas
Fichas de producto, catálogos, instrucciones de montaje y archivos CAD están disponibles en varios idiomas en la sección de descargas del producto.
