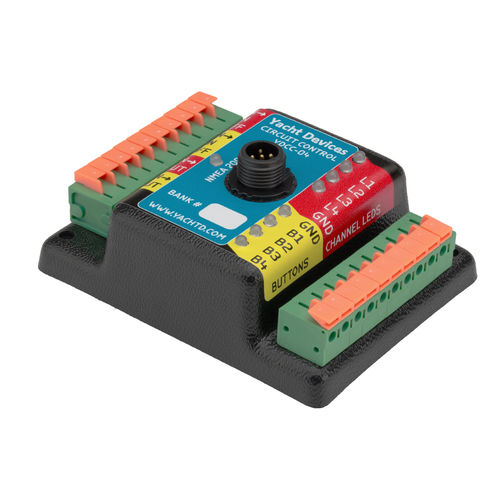

Módulo de control de relés para yate YDCC-04

El control del circuito contiene cuatro relés de enclavamiento (bi-estables), que pueden ser manejados desde botones de control conectados con indicadores LED o sobre NMEA 2000 con mensajes estándar. El Control de Circuito es el componente central de nuestro sistema de conmutación digital. Además de los botones conectados, las cargas pueden ser gestionadas desde los modernos trazadores de gráficos, con "botones virtuales" en los Web Gauges de nuestro Wi-Fi Gateway, o automáticamente desde nuestros sensores. Para establecer puestos de control adicionales con botones físicos e indicaciones duplicadas, use el Switch Control YDSC-04. El diagrama de arriba muestra cómo el interruptor flotante y la bomba de achique están conectados al Control de Circuito. El botón de 16 mm con LED integrado cambia la bomba entre los modos manual y automático, e indica el estado actual. La bomba también se puede controlar desde el teléfono inteligente. La página Web Gauges de la puerta de enlace Wi-Fi NMEA 2000 (que está conectada al conector bidireccional NMEA 2000) está abierta en la pantalla. La bomba también se puede manejar desde los botones conectados al Switch Control (también conectado al conector de 2 vías NMEA 2000). Los terminales del dispositivo se muestran en el Apéndice C. Características eléctricas del circuito de control: cuatro canales: dos con contactos normalmente abiertos (ON-OFF) y dos con contactos de conmutación; los relés de enclavamiento (biestables) consumen electricidad sólo durante el proceso de conmutación y permanecen en su último estado después de que el dispositivo se apaga; la máxima corriente de carga constante por canal es de 10A, el pico es de 20A (4 segundos, ciclo de trabajo 10%); capaz de conmutar las cargas de corriente continua (DC) y alterna (AC) hasta 400 V; aislamiento de alto voltaje con una carga, 5000 VRMS; a el consumo del dispositivo de medición es sólo de 30 mA.
